電動式プレス機 ServoPress 602

自動サーボドライブ

製品説明

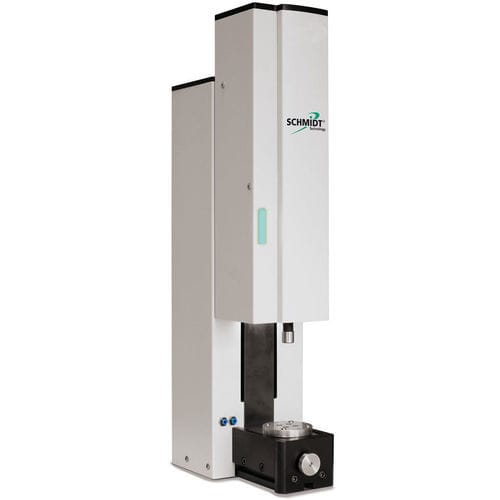

SCHMIDT® ServoPress 602 は、精密機械、ばね試験、医療機器、時計・ジュエリー、ならびに小型モータや電子機器の製造における加圧作業向けに設計されています。本体は二次ハンドセーフティ、ライトカーテン、または SCHMIDT® SmartGuard ソリューションで構成可能です。

機械的精度

• ストローク全域にわたりプロファイルレールでプレスラムを案内：フルストローク時でも最大の剛性、たわみなし

ベース部に力センサ内蔵

• 機械的過負荷保護
• 駆動系からの機械的デカップリング

プレスフレーム

• 研削工具鋼製のプレスフレームはプレスシステムの一部を成す：高い剛性と寸法精度

XY微調整

• プレステーブル内のXY微調整：簡単かつ精密なアライメント調整

計測精度

• ラムおよびプレスヘッドの特許出願中の絶対位置計測：ゼロリファレンス不要

力センサは以下の影響に対して鈍感です：

• 横力（オフアクシス力）
• 上部工具の重量
• モータや機械的摩擦による熱的影響

統合機能

• 前面カバーに2つのエアポート → 作業領域での圧縮空気および/または真空に対応
• ラムに統合された調光可能なプロセスエリア照明
• ステータス表示（例：良好/不良のプレス結果、機械状態）
• 工具不要のラム高さ調整、作業高さ 85.2 mm – 135.2 mm
• ボールねじ給脂用アダプタ、任意の姿勢での給脂が可能、カバープレートの取り外し不要

技術データ ServoPress 602
力 F max. S3 25%, 20sec: 300 N
力 F 100 % ED: 200 N
ラムストローク: 75 mm
作業高さ: 85.2 mm – 135.2 mm
速度: 0 – 150 mm/s
張り出し C: 70 mm
B x H x T: 158 x 648 x 337 mm
重量: 38 kg
力精度: ±1 N
位置再現性: ±1 µm
力再現性: 0.4 N
位置制御解像度: 0.1 µm
位置データ取得解像度: 2.2 µm
力データ取得解像度: 0.1 N
電源 (V AC / 50 – 60 Hz): 120 – 240 V

技術データ SmartGuard 602
開口ストローク: 最大 160 mm、プログラム可能
速度: 閉じ側 最大 500 mm/s、開き側 最大 1000 mm/s
B x H x T: 357 x 735 x 380 mm
重量: 36 kg

技術データ テーブル / 回転テーブル（オプション）
スタンドフット内のXY移動テーブル – 調整範囲 ±0.5 mm、整列最適化用微調整 <1/100 mm
回転テーブル（オプション）：調整範囲 ±0.5 mm / 68 mm；取付ねじ：8 x TK55 M5；センタリングブッシュ：4 x 7H7 mm；角度調整 ±10°、角度微調整 0.01°

特性 / 技術仕様

• モデル: ServoPress 602
• 最大力 (S3 25%): 300 N
• 連続力 (100% ED): 200 N
• ストローク (ラム): 75 mm
• 作業高さ: 85.2 – 135.2 mm
• 速度: 0–150 mm/s (プレス動作)
• 張り出し C: 70 mm
• 寸法 B x H x T: 158 x 648 x 337 mm
• 重量: 38 kg
• 力精度: ±1 N
• 位置再現性: ±1 µm
• 力再現性: 0.4 N
• 位置制御解像度: 0.1 µm
• 位置データ取得解像度: 2.2 µm
• 力データ取得解像度: 0.1 N
• 電源: 120–240 V AC, 50–60 Hz
