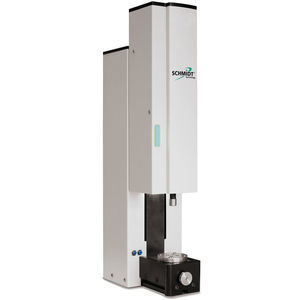

電動式プレス機 SCHMIDT® ServoPress

組み立て自動サーボドライブ

概要
SCHMIDT® ServoPress は、幅広い性能域（0.3〜250 kN、ストローク75〜500 mm）で精密な力・位置制御を実現する電動サーボ組立プレスです。モジュールは高い動特性と優れた繰り返し精度を備え、PressControl 700 / 7000 と統合して単一ワークステーションから完全自動生産ラインまで対応します。

主な特徴

• 力のレンジ：モデルにより 0.3 kN ～ 250 kN。
• 力・ストローク全域での高い動特性と繰り返し精度。
• ラム上での直接距離測定（絶対位置測定）により高精度な位置決めを実現。
• 一部機種に自動主軸潤滑と過負荷クラッチを装備。
• 大出力モデルではエネルギー管理や回生エネルギーの中間保管オプションあり。

安全・制御オプション

• プロセス制御とデータ処理のための PressControl（PressControl 700 / 7000）との統合。
• SmartGuard、SmartGate、ライトカーテン等の安全ソリューションを選択可能。安全オプション併用時のフルロードモジュールに関する型式適合審査あり。

モデルの特長
SCHMIDT® ServoPress 602

• 力：0.3 kN（F max. S3 25 %, 20 s）/ 0.2 kN（F 100 % ED）
• ラムストローク：75 mm
• 最高速度：0–150 mm/s
• 分解能：±1 µm/inc（距離）、0.4 N/inc（力）、位置制御 0.1 µm
• 代表的な用途：医療機器、腕時計製造、マイクロ機械

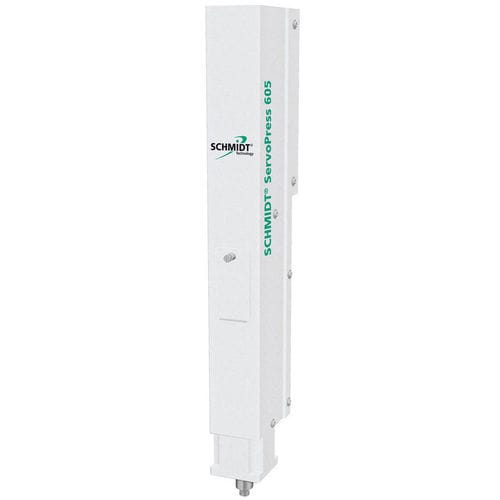

SCHMIDT® ServoPress 605

• 力：1.0 kN（F max. S3 25 %, 20 s）/ 0.5 kN（F 100 % ED）
• ラムストローク：150 mm
• 最高速度：0–300 mm/s
• 分解能：位置制御 0.1 µm；取得分解能：距離 2.2 µm/inc、力 0.3 N/inc
• 代表的な用途：データ通信、電子機器、自動車安全技術

SCHMIDT® ServoPress 616

• 力：5 kN（F max. S3 25 %, 20 s）/ 3 kN（F 100 % ED）
• ラムストローク：200 mm
• 最高速度：200 mm/s
• 分解能：位置制御 0.1 µm；取得分解能：距離 3.2 µm/inc、力 1.5 N/inc
• 代表的な用途：自動車、電子機器、精密技術

SCHMIDT® ServoPress 617

• 力：14 kN（F max. S3 25 %, 20 s）/ 7.5 kN（F 100 % ED）
• ラムストローク：300 mm
• 最高速度：200 mm/s
• 分解能：位置制御 0.1 µm；取得分解能：距離 4.6 µm/inc、力 3.75 N/inc
• 代表的な用途：自動車、建築機器、医療／製薬

SCHMIDT® ServoPress 620

• 力：35 kN（F max. S3 25 %, 20 s）/ 20 kN（F 100 % ED）
• ラムストローク：400 mm
• 最高速度：200 mm/s
• 分解能：位置制御 0.1 µm；取得分解能：距離 6.1 µm/inc、力 10 N/inc
• 代表的な用途：自動車、光学、医療／製薬

SCHMIDT® ServoPress 650

• 力：75 kN（F max. S3 25 %, 20 s）/ 50 kN（F 100 % ED）
• ラムストローク：500 mm
• 最高速度：200 mm/s
• 分解能：位置制御 0.1 µm；取得分解能：距離 7.6 µm/inc、力 24 N/inc

SCHMIDT® ServoPress 655

• 力：110 kN（F max. S3 25 %, 20 s）/ 80 kN（F 100 % ED）
• ラムストローク：500 mm
• 最高速度：100 mm/s
• 分解能：位置制御 0.1 µm；取得分解能：距離 7.6 µm/inc、力 32 N/inc
• 代表的な用途：駆動技術、電気工学、住宅設備

SCHMIDT® ServoPress 660

• 力：160 kN（F max. S3 25 %, 20 s）/ 110 kN（F 100 % ED）
• ラムストローク：350 mm
• 最高速度：100 mm/s
• 分解能：位置制御 0.1 µm；取得分解能：距離 5.4 µm/inc、力 48 N/inc
• 高出力モデルはエネルギー管理と回生エネルギーの中間保管を装備

SCHMIDT® ServoPress 680

• 力：250 kN（F max. S3 25 %, 20 s）/ 200 kN（F 100 % ED）
• ラムストローク：350 mm
• 最高速度：50 mm/s
• 分解能：位置制御 0.1 µm；取得分解能：距離 5.4 µm/inc、力 75 N/inc
• ピークフォースと高負荷用途向けに設計

技術データ（概要）
機種: 605 / 616 / 617 / 620 / 650 / 655 / 660 / 680
最大力 F max. (S3 25 %, 20 s) [kN]: 1.0 / 5 / 14 / 35 / 75 / 110 / 160 / 250
連続力 F 100 % ED [kN]: 0.5 / 3 / 7.5 / 20 / 50 / 80 / 110 / 200
ストローク [mm]: 150 / 200 / 300 / 400 / 500 / 500 / 350 / 350
最高速度 [mm/s]: 300 / 200 / 200 / 200 / 200 / 100 / 100 / 50
位置制御分解能 [µm]: 0.1（全機種）
力取得分解能 [N/inc]: 0.3 / 1.5 / 3.75 / 10 / 24 / 32 / 48 / 75
距離取得分解能 [µm/inc]: 2.2 / 3.2 / 4.6 / 6.1 / 7.6 / 7.6 / 5.4 / 5.4

付属品

• 上部ツーリングアダプタ（工具 Ø 5–20 mm）
• 工具用クイックカップラー（剛性アダプタ＋ベースホルダ）
• 振動の少ない設置用プレスベース（PU）
• 長手・横手方向の精密位置決め用スライドテーブル
• 走行プロファイル設定用の外付けハンドホイール

制御とプロセス挙動

• リアルタイム評価と SPC データの即時利用
• 標準走行プロファイルにより即稼働、位置と速度入力で自動パラメータ化
• ラム上の距離測定（絶対測定）により基準移動を不要化
• 個別部品公差やシステムの弾性を補償するインテリジェント補正

安全コンセプト

• スリム設計と高速供給を両立する特許 SmartGuard / SmartGate
• 不正介入時に工程を停止するライトカーテン保護

特徴 / 技術仕様

• 電動サーボ駆動のスピンドルプレス、位置制御 0.1 µm
• 力域 0.3〜250 kN、ストローク 75〜500 mm（機種により異なる）
• 力 / 距離取得分解能は機種により異なる
• 主軸潤滑、過負荷保護、上位機種のエネルギー管理などのオプション
• PressControl による単体ワークステーションから自動化ラインまでの統合を想定
