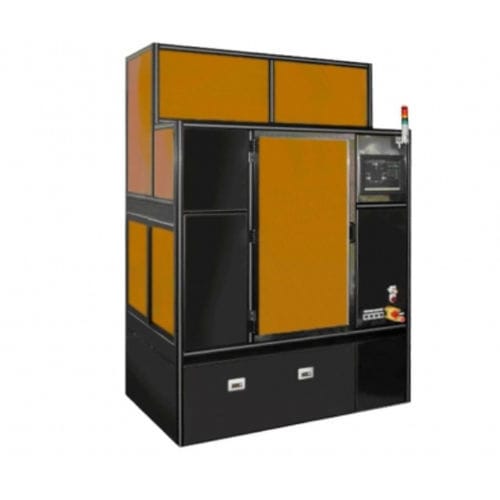

ウェハー用マスク アライナ

全自動

概要
本ウェーハ露光装置（Mask Aligner）は、高精細露光に最適化された独自のUV光学系と、フォトマスクとウェーハを高精度に平行化する機構を備えています。フルオート露光システムは、Vacuum contact、Soft Contact、Proximity Gapの3種類のギャップ制御モードに対応します。

用途

• パワーデバイス
• CMOSの裏面処理
• MEMS製造
• LED生産
• セラミック基板

主な仕様

• タイプ：フルオートタイプ（2〜12インチまたはスクエア形状対応）
• 光学系：高精細露光に最適化された独自のUV光学系
• ギャップ制御モード：Vacuum contact、Soft Contact、Proximity Gap
• 対応ウェーハサイズ：12インチ、6〜8インチ、4〜6インチ、2〜4インチ、スクエア形状
• 搭載方式：Cassette to Cassette、Foup Load
• アライメント方向：表面（Top side）、裏面（Back side、オプション）
• アライメント精度：表面 ±0.8 μm以下、裏面 ±1 μm以下

運用上のポイント

• マスクとウェーハの高精度な平行アライメントにより、パターン再現性を確保
• 接触およびプロキシミティ処理に対応する柔軟なギャップ制御
• クリーンルーム統合のための標準カセットおよびFOUPワークフロー対応
