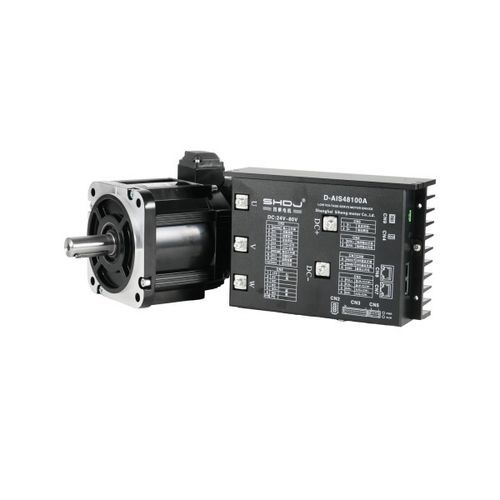

DCサーボモーター M180AIS series

72 VIP654極

技術パラメータ 技術仕様 モデル: M180AIS219 – 72 – C35015 – B1 – 5 電圧 (VAC): 72 電流 (A): 90 トルク (Nm): 35 モーターの長さ (mm): 219.5 モデル: M180AIS254 – 72 – C96015 – B1 – 5 電圧 (VAC): 72 電流 (A): 125 トルク (Nm): 48 モーターの長さ (mm): 254 定格電圧 (V): 72 定格出力 (W): 5500 / 7500 定格電流 (A): 90 / 125 定格トルク (Nm): 35 / 48 ピークトルク (Nm): 70 / 96 定格速度 (rpm): 1500 ± 10% 最大速度 (rpm): 1800 ± 10% / 1900 ± 10% 長さ (L mm): 219.5 / 254 長さ (L mm) + シャフト (mm): 284.5 / 319 線抵抗 (Ω): 11.3 ± 10% / 14 ± 10% 線インダクタンス (mH): 0.3 ± 20% / 0.21 ± 20% 慣性モーメント (kg·m²×10⁻⁴): 74 ± 10% / 89 ± 10% トルク定数 (Nm/A): 0.425 ± 10% / 0.418 ± 10% 電気時定数 (ms): 26.5 / 15 配線方法: Y フェーズ数: 3 ローターポールペア数 (P): 5 モーター絶縁クラス: クラスF 保護クラス: IP65 (シャフトを除く)
