2材料プラスチック注入

多材料熱可塑性樹脂ABS

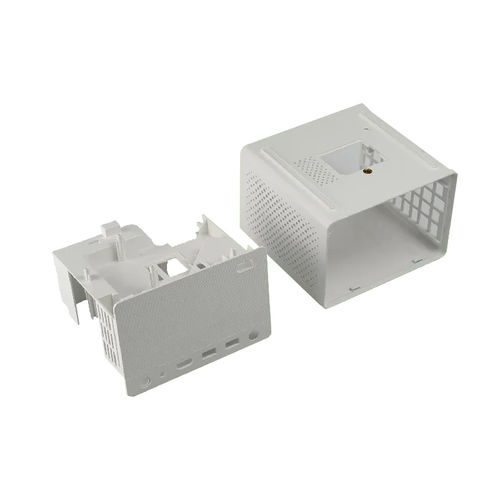

レーザープロジェクター用プラスチック射出成形金型 金型キャビティ: 1キャビティ。 金型鋼：S136H 表面仕上げ: VDIテクスチャ+研磨 ゲートコールドランナー、サイドゲート 射出成形機：260T 型のサイズ及び重量: 450*522*471 mm; 600kgs 金型寿命：30万ショット スライダー機構 プラスチック筐体は丸穴、角穴、リブが多数ある複雑な構造をしている。この金型設計では、コア抜き用の大型スライダーと、同じ目的の小型スライダーを組み込む必要があります。大型スライダーはコア抜き用の油圧シリンダーを動力源とし、小型スライダーはコア抜き用の角度のついたガイドピラーを使用して作動する。 金型が開くと、中子を斜めに抜き取るアングルピンによる中子抜き工程が始まる。中子抜き終了後、オイルシリンダーによって大スライダーが作動し、中子抜きが完了する。金型が閉じると、まず角度のついたガイドピンによって小スライダーが閉じられ、その後オイルシリンダーが大スライダーを閉じた位置に戻します。 固着問題の解決法 スライダーが内部のアングルリフターとキスオフすることで、スティッキングの問題が発生します。プラスチック部品がスライダーに固着する問題を解決するために、部品の内側にスライダー内のエジェクターピンが必要です。スライダーのエジェクターピンの設計には小さなバネが組み込まれている。 さらに、スライダーの傾斜面と底面の両方に耐摩耗プレートを設計し、ツーリングの組み立てとfの調整を容易にしました。
