TFT LCDディスプレイ モジュール YX28076A

IPS方式カラー高解像度

製品概要

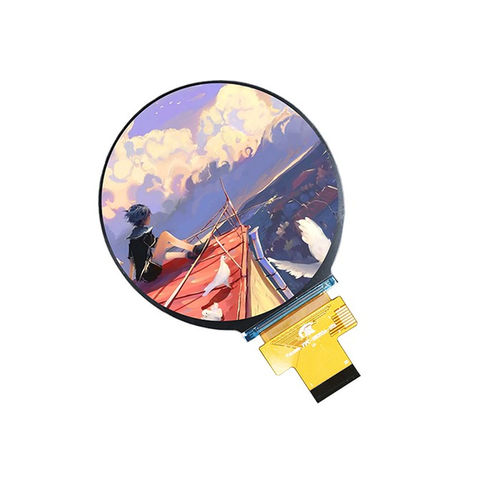

YX28076Aは、2.76インチの高解像度丸型TFT-LCD表示モジュールで、480×480 RGBの解像度と3SPI＋18ビットRGBインターフェースを備えています。ドライバはST7701Sを採用し、IPS（All O'Clock）技術により広視野角と安定した色再現を実現します。本モジュールはスマートホーム製品、産業用制御システム、医療機器、ウェアラブル機器、組込みHMI用途に適しています。

主な特長
480×480 RGB解像度；2.76インチ円形透過型TFT-LCD；ST7701SドライバIC；3SPI＋18ビットRGBインターフェース；IPS（All O'Clock）視野；白色LED × 4バックライト；一般的なMCU、ARMプロセッサ、組込みプラットフォームと互換性あり。

基本仕様（表）
項目 | 仕様
表示サイズ | 2.76 inch
LCDタイプ | TFT-LCD、透過型
解像度 | 480 (RGB) × 480
有効エリア | 70.128 × 70.128 mm
外形寸法 | 73.03 × 76.48 × 2.26 mm
画素ピッチ | 0.1461 × 0.1461 mm
視野方向 | All O'Clock
ドライバIC | ST7701S
インターフェース | 3SPI + 18-bit RGB
バックライト | White LED × 4
アナログ動作電圧（VCI） | 3.2 V typ.
ロジック動作電圧（IOVCC） | 1.8 V typ.

機械図面
組込みおよび取付け参照用に機械図面とモジュール外形を提供します（外形寸法：73.03 × 76.48 × 2.26 mm；有効エリア：70.128 × 70.128 mm）。

光学特性（表）
パラメータ | 代表値
解像度 | 480 × 480
コントラスト比 | 1200 : 1
色域 | 60%
輝度 | 500 cd/m²
輝度均一性 | 80%
視野角（CR ≥ 10） | 80° / 80° / 80° / 80°
応答時間 | 30 ms

動作条件（表）
項目 | 範囲
動作温度 | -20°C ~ +70°C
保管温度 | -30°C ~ +80°C
湿度 | ≤90% RH (60°C)

用途
スマートコントロールパネル、ヘルスケア機器、AI端末、IoT製品、ウェアラブル機器、産業用組込み機器およびその他のHMI用途。

仕様／技術情報

• モデル: YX28076A
• 表示サイズ: 2.76 inch 円形
• 解像度: 480 × 480 (RGB)
• LCDタイプ: TFT-LCD、透過型
• 視野: IPS、All O'Clock
• ドライバIC: ST7701S
• インターフェース: 3SPI + 18-bit RGB
• バックライト: 4 × White LED
• 有効エリア: 70.128 × 70.128 mm
• 外形寸法: 73.03 × 76.48 × 2.26 mm
• アナログVCI: 3.2 V (typ.)
• ロジックIOVCC: 1.8 V (typ.)
• 輝度: 500 cd/m² (typ.)
• コントラスト比: 1200:1 (typ.)
• 動作温度: -20°C ～ +70°C
