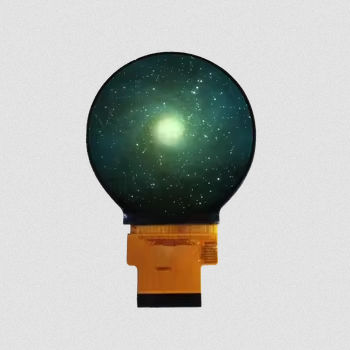

TFT LCDディスプレイ モジュール YX21002A

IPS方式カラー高解像度

概要 YX21002Aは、480×480 RGB解像度とMIPI DSIインターフェースを備えた、2.1インチの高解像度円形TFT LCDディスプレイモジュールです。ウェアラブルデバイス、スマートホーム製品、医療機器、および高度な組み込みシステム向けに設計されています。 ST7701SドライバーICを搭載し、IPS TFT技術を採用した本モジュールは、全方向からの視野角、鮮やかな色、優れた画像鮮明度、そしてあらゆる方向から一貫した視覚性能を提供します。高速MIPIインターフェースにより、Linux、Android、その他の高性能組み込みプラットフォームに適した高速データ転送が可能です。 主な特長

• 円形2.1インチTFT LCDモジュール、高解像度480×480 RGB
• インターフェース：高速データ転送に対応したMIPI DSI
• ドライバIC： ST7701S
• 全方向から均一な視認性を実現するIPS技術
• 白色LEDバックライト（4個）
• ウェアラブル機器や組み込み機器に適したコンパクトな外形とスリムなプロファイル

基本仕様 ディスプレイサイズ：2.1インチ LCDタイプ：TFT-LCD、透過型 解像度：480（RGB）× 480 有効表示領域：53.28 × 53.28 mm 外形寸法：56.18 × 59.71 × 2.30 mm 画素ピッチ：0.111 × 0.111 mm 視野角：オールオクロック（IPS） 駆動IC：ST7701S インターフェース：MIPI DSI バックライト：白色LED × 4 アナログ電圧（VCI）：2.8 V（標準） ロジック電圧（IOVCC）：1.8 V（標準） 光学特性 解像度：480 × 480 コントラスト比（標準）：600 : 1 色域（標準）：60% 輝度（標準）：300 cd/m² 輝度均一性（標準）：80% 視野角（CR ≥ 10）：80° / 80° / 80° / 80°（標準） 応答速度（標準）：25 ms 動作条件 動作温度：-20°C ～ +70°C 保管温度：-30°C ～ +80°C 湿度：90% RH 以下（60°C） 機械的仕様 コンパクトな外形寸法：56.18 × 59.71 × 2.30 mm；有効表示領域：53.28 × 53.28 mm。機械図面は製品ドキュメントでご覧いただけます（製品ページに機械図の画像を掲載）。 用途 スマートウォッチ、ウェアラブル電子機器、スマートホーム機器、医療用端末、産業用HMI、AIデバイス、およびIoTアプリケーションに適しています。 特性／技術仕様

• モデル：YX21002A
• ディスプレイサイズ：2.1インチ
• 解像度：480 (RGB) × 480
• LCD タイプ：TFT-LCD、透過型
• 視野方向：IPS（全方向）
• ドライバ IC： ST7701S
• インターフェース：MIPI DSI
• 有効表示領域：53.28 × 53.28 mm
• 外形寸法： 56.18 × 59.71 × 2.30 mm
• 画素ピッチ：0.111 × 0.111 mm
• バックライト：白色LED × 4
• アナログ電圧（VCI）： 2.8 V（標準）
• ロジック電圧（IOVCC）：1.8 V（標準）
• コントラスト比：600 : 1（標準）
• 色域： 60%（標準）
• 輝度：300 cd/m²（標準）
• 輝度均一性：80%（標準）
• 視野角（CR ≥ 10）： 80° / 80° / 80° / 80°
• 応答時間：25 ms（標準）
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：90% RH以下（60°C）
