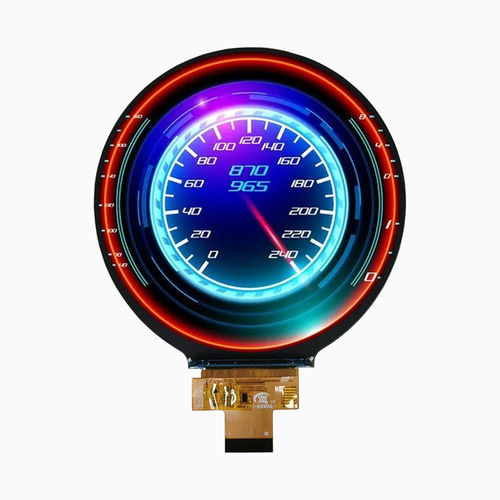

TFT LCDディスプレイ モジュール YX40025A

IPS方式カラー高解像度

製品概要
YX40025Aは、720×720 RGBピクセル、3SPI + 18ビットRGBインターフェースを備えた4.0インチ丸型高解像度TFT LCDモジュールです。IPS技術によりAll O'Clock視野を実現し、広い視野角、正確な色再現、安定した画像表示を産業用HMIや組込み端末に提供します。

主な特長

• 表示サイズ：4.0インチ 丸型
• 解像度：720 (RGB) × 720
• インターフェース：3SPI + 18ビットRGB（3SPI初期化＋18ビットRGBデータ送信）
• 視野方向：IPS（All O'Clock）
• バックライト：白色LED × 6
• 薄型の機械プロファイルとコンパクトな外形

基本仕様
Item: Specification
表示サイズ：4.0 inch
LCDタイプ：TFT-LCD、透過型
解像度：720 (RGB) × 720
アクティブエリア：101.52 × 101.52 mm
外形寸法：105.6 × 109.87 × 2.09 mm
ピッチ：0.141 × 0.141 mm
視野方向：All O'Clock（IPS）
ドライバIC：—
インターフェース：3SPI + 18-bit RGB
バックライト：白色LED × 6
アナログ動作電圧（VCC）：3.2 V Typ.
ロジック動作電圧（IOVCC）：1.8 V Typ.

光学特性
解像度：720 × 720
コントラスト比：1200 : 1
色域：60%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答速度：30 ms

動作条件
動作温度：-20°C ~ +70°C
保管温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）

機械図面
統合および取り付けの参考として、機械外形と図面を提供します。

用途

• 産業用コントロールパネルおよびHMI
• スマートホーム機器およびIoT端末
• 医療機器およびヘルスケア機器
• AI端末および組込みシステム

技術仕様

• モデル：YX40025A
• 表示サイズ：4.0 inch
• 解像度：720 (RGB) × 720
• LCDタイプ：TFT-LCD、透過型
• アクティブエリア：101.52 × 101.52 mm
• 外形寸法：105.6 × 109.87 × 2.09 mm
• ピッチ：0.141 × 0.141 mm
• 視野方向：IPS（All O'Clock）
• インターフェース：3SPI + 18-bit RGB
• バックライト：白色LED × 6
• アナログ動作電圧（VCC）：3.2 V Typ.
• ロジック動作電圧（IOVCC）：1.8 V Typ.
• コントラスト比：1200 : 1
• 輝度：300 cd/m²
• 色域：60%
• 応答速度：30 ms
• 動作温度：-20°C ~ +70°C
• 保管温度：-30°C ~ +80°C
• 湿度：≤90% RH（60°C）
