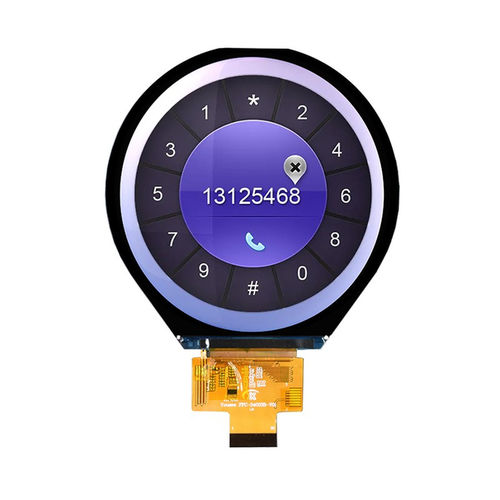

TFT LCDディスプレイ モジュール YX34003A

IPS方式カラー800X800

概要
YX34003Aは、800×800 RGB解像度とMIPI DSIインターフェースを備えた3.4インチ丸型TFT-LCDモジュールです。IPS広視野角（All O'Clock）パネル、JD9365DAドライバIC、8個の白色LEDバックライトを搭載し、スマートホーム機器、産業用制御パネル、医療機器、組込みHMI/AI端末への組込み向けに設計されています。

主な特徴

• 3.4インチ丸型TFT-LCD
• 解像度：800 (RGB) × 800
• インターフェース：MIPI DSI（高速）
• ドライバIC：JD9365DA
• 視野：IPS All O'Clock（広視野角）
• バックライト：白色LED × 8
• Linux、Android、高性能組込みプラットフォームに対応

基本仕様

• 表示サイズ：3.4インチ
• LCD種別：TFT-LCD、透過型
• 有効表示域：87.6 × 87.6 mm
• 外形寸法：94.9 × 96.9 × 2.25 mm
• 画素ピッチ：0.1095 × 0.1095 mm
• 典型VCI：3.2 V; 典型IOVCC：1.8 V

光学特性

• 解像度：800 × 800
• 輝度：500 cd/m²
• コントラスト比：800:1
• 色域：60%
• 輝度均一性：80%
• 視野角（CR ≥ 10）：80° / 80° / 80° / 80°
• 応答速度：25 ms

動作条件

• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）

用途

• スマートホーム機器
• 産業用制御装置およびオペレーターパネル
• 医療機器
• AI端末および高度な組込みHMI

技術仕様

• 型番：YX34003A
• 表示サイズ：3.4インチ（丸型）
• 解像度：800×800 RGB
• 表示方式：丸型TFT、透過型
• 表示技術：IPS（All O'Clock）
• ドライバIC：JD9365DA
• インターフェース：MIPI DSI
• 有効表示域：87.6 × 87.6 mm
• 外形寸法：94.9 × 96.9 × 2.25 mm
• バックライト：白色LED × 8
• 典型VCI：3.2 V; 典型IOVCC：1.8 V
• 輝度：500 cd/m²; コントラスト比：800:1; 応答速度：25 ms
• 動作温度：-20°C ～ +70°C; 保存：-30°C ～ +80°C
