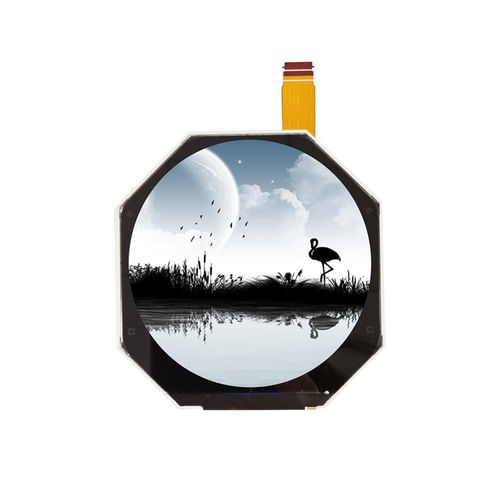

TFT LCDディスプレイ モジュール YX025Z6M-J80

IPS方式カラーグラフィック

概要
YX025Z6M-J80 は、480×480 RGB 解像度と 2 レーン MIPI DSI インターフェースを備えた 2.47 インチの高解像度円形 TFT LCD 表示モジュールです。ウェアラブル機器、スマートホーム機器、医療機器、産業用 HMI、円形の高品位ディスプレイを必要とする組込み機器向けに設計されています。

主な特長

• ドライバ IC：HX8379-C
• All O'Clock 視野角の IPS 技術
• 1670 万色対応
• 色域：70%
• 白色 LED バックライト（6 個）

基本仕様
Display Size : 2.47 inch
LCD Type : TFT-LCD, Transmissive, Normally Black
Resolution : 480 (RGB) × 480
Active Area : 62.64 × 62.64 mm (Circle)
Outline Dimensions : 69.19 × 71.74 × 2.45 mm
Pixel Pitch : 0.1305 × 0.1305 mm
Viewing Direction : All O'Clock (IPS)
Driver IC : HX8379-C
Interface : MIPI DSI (2-Lane)
Display Colors : 16.7M Colors
Color Gamut : 70%
Backlight : White LED × 6
IOVCC : 1.8 V Typ.
VCI : 3.3 V Typ.

光学特性
Resolution : 480 × 480
Contrast Ratio : 1000 : 1
Color Gamut : 70%
Brightness : 400 cd/m²
Luminance Uniformity : 70%
Viewing Angle (CR ≥ 10) : 85° / 85° / 85° / 85°
Response Time : 35 ms

動作条件
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -30°C ~ +70°C
Humidity : ≤90% RH (60°C)

用途

• ウェアラブル機器
• スマートホーム機器
• 医療機器
• 産業用ヒューマンマシンインターフェース（HMI）
• 円形の高品位ディスプレイを必要とする組込みシステム

技術仕様

• Model: YX025Z6M-J80
• Display size: 2.47 inch
• Resolution: 480 (RGB) × 480
• LCD type: TFT-LCD, Transmissive, Normally Black
• Viewing direction: IPS (All O'Clock)
• Driver IC: HX8379-C
• Interface: MIPI DSI (2-Lane)
• Active area (circle): 62.64 × 62.64 mm
• Outline dimensions: 69.19 × 71.74 × 2.45 mm
• Pixel pitch: 0.1305 × 0.1305 mm
• Display colors: 16.7M
• Color gamut: 70%
• Brightness: 400 cd/m²
• Contrast ratio: 1000:1
• Response time: 35 ms
• Backlight: White LED × 6
• IOVCC: 1.8 V Typ.
• VCI: 3.3 V Typ.
• Operating temp: -10°C ~ +60°C
• Storage temp: -30°C ~ +70°C
• Humidity: ≤90% RH (60°C)
