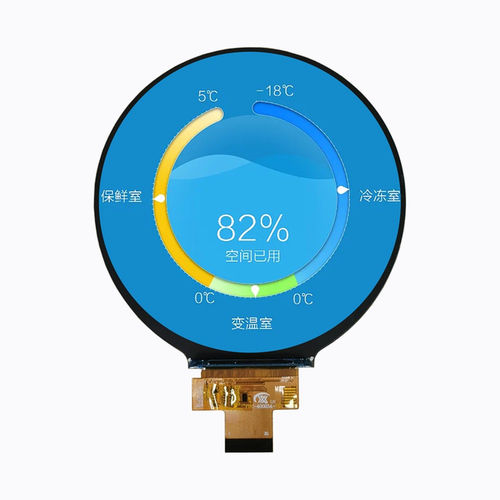

TFT LCDディスプレイ モジュール YX40023A

IPS方式カラー720 x 720

概要
YX40023AはYousee製の4.0インチ丸型TFT-LCDディスプレイモジュールで、720×720 RGB解像度とMIPI DSIインターフェースを備えています。ドライバICはICNL9707AC-03、パネルはAll O'Clock表示を持つIPSで、視野角に対して一貫した表示特性と安定した色再現を提供します。薄型の機械設計と白色LED×6のバックライトを備え、組込みHMI、スマートホーム機器、医療機器、産業用制御パネル、AI端末などに適しています。

主な特長
丸型4.0インチTFT-LCD；720×720 HD解像度；MIPI DSIインターフェース；ICNL9707AC-03ドライバIC；IPS（All O'Clock）表示；白色LEDバックライト（6灯）；超薄型機構プロファイル。

基本仕様
表示サイズ：4.0インチ
LCDタイプ：TFT-LCD、透過型
解像度：720 (RGB) × 720
アクティブエリア：101.52 × 101.52 mm
外形寸法：105.6 × 109.87 × 2.09 mm
ピッチ：0.141 × 0.141 mm
視野方向：All O'Clock
ドライバIC：ICNL9707AC-03
インターフェース：MIPI DSI
バックライト：白色LED × 6
アナログ動作電圧（VCI）：3.2 V typ.
ロジック動作電圧（IOVCC）：1.8 V typ.

光学特性
解像度：720 × 720
コントラスト比：1200 : 1
色域：60%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答時間：30 ms

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤90% RH (60°C)

技術仕様

• 型番：YX40023A
• 表示サイズ：4.0インチ 丸型
• 解像度：720×720 (RGB)
• アクティブエリア：101.52 × 101.52 mm
• 外形寸法：105.6 × 109.87 × 2.09 mm
• ピクセルピッチ：0.141 × 0.141 mm
• パネルタイプ：TFT-LCD、透過型、IPS（All O'Clock）
• ドライバIC：ICNL9707AC-03
• インターフェース：MIPI DSI
• バックライト：6 × 白色LED
• 輝度：300 cd/m²
• コントラスト比：1200:1
• 色域：60%
• 応答時間：30 ms
• アナログ電圧（VCI）：3.2 V (typ.)
• ロジック電圧（IOVCC）：1.8 V (typ.)
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：≤90% RH (60°C)
