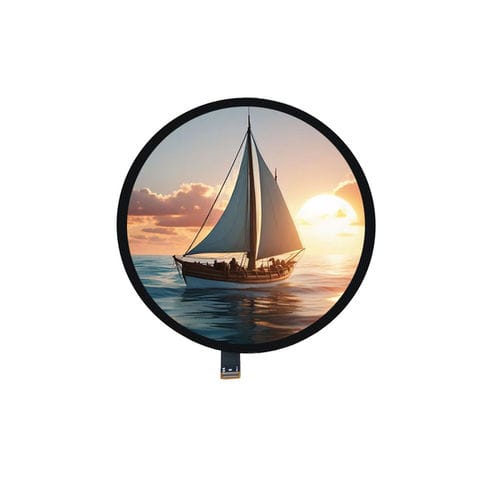

TFT LCDディスプレイ モジュール YX50049A

IPS方式カラー1080 x 1080

製品概要
YX50049Aは、1080×1080 RGB 解像度とMIPI DSIインターフェースを備えた丸型5.0インチのLTPS TFT LCDモジュールです。IPS視野角と超薄型外形を持ち、組込みHMI、産業用操作パネル、医療用ディスプレイ、AI端末、高級IoT機器など、円形の有効表示領域を必要とする用途に適しています。

主な特長

• 表示サイズ：5.0インチ
• 解像度：1080 (RGB) × 1080
• パネル：LTPS TFT、透過型（通常ブラック）
• インターフェース：MIPI DSI
• ドライバIC：HX8399-C
• 視野：IPS（All O'Clock）
• 有効表示径：Ø127.008 mm
• 外形寸法：136.53 × 132.21 × 1.98 mm
• 色数：16.7M、ガモット典型値70%

基本仕様
表示サイズ：5.0インチ
LCDタイプ：LTPS TFT、透過型（通常ブラック）
解像度：1080 (RGB) × 1080
有効表示径：Ø127.008 mm
外形寸法：136.531 × 132.208 × 1.98 mm
ピクセルピッチ：0.1176 × 0.1176 mm
視野方向：All O'Clock（IPS）
ドライバIC：HX8399-C
インターフェース：MIPI DSI
表示色数：1670万色
カラ―ガモット：70% typ.
ガラス厚：0.2 mm（単層）

光学特性

• 解像度：1080 × 1080
• コントラスト比：1300:1（typ.）
• 色域：70% NTSC（typ.）
• 輝度：400 cd/m²（typ.）
• 輝度均一性：70%（typ.）
• 視野角（CR ≥ 10）：80° / 80° / 80° / 80°
• 応答速度：40 ms

動作条件

• 動作温度：-20°C ～ +60°C
• 保管温度：-30°C ～ +75°C
• 湿度：≤90% RH（結露なきこと）

機械的 / その他

• 外形寸法：136.53 × 132.21 × 1.98 mm
• 円形有効表示径：127.01 mm
• ガラス厚：0.2 mm（単層）

技術仕様

• 型番：YX50049A
• パネル技術：LTPS TFT、IPS
• 表示モード：透過型、通常ブラック
• ピクセルピッチ：0.1176 × 0.1176 mm
• 色数：16.7M
• 輝度：400 cd/m²（typ.）
• コントラスト比：1300:1（typ.）
• 応答速度：40 ms
• 動作温度：-20°C ～ +60°C
• 保管温度：-30°C ～ +75°C
• 湿度：≤90% RH（結露なきこと）
