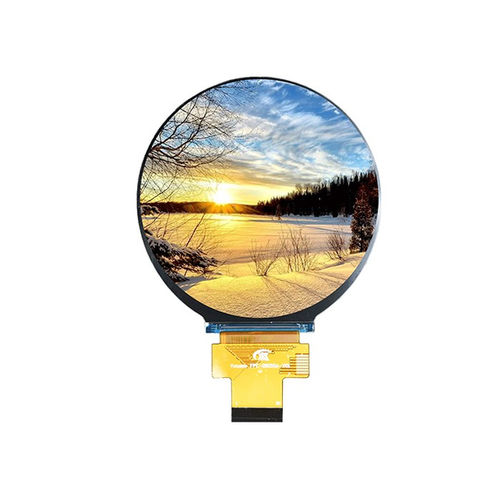

TFT LCDディスプレイ モジュール YX28053A

IPS方式カラー高解像度

製品概要
Yousee YX28053A は、2.76インチの円形高解像度TFT LCDモジュール（480×480 RGB）で、MIPI DSIインターフェースを備えています。ST7701S ドライバIC と IPS 技術を採用し、All O'Clock 視野角で正確な色再現と均一な画質を提供します。高速の MIPI DSI によりデータ転送が高速で、ウェアラブル、スマートホーム機器、産業用制御パネル、医療端末、Linux/Android等の組込みプラットフォームでのスムーズなグラフィック表示に適しています。

基本仕様
表示サイズ：2.76インチ
LCDタイプ：TFT-LCD、透過型
解像度：480 (RGB) × 480
有効表示領域：70.128 × 70.128 mm
外形寸法：73.03 × 76.48 × 2.26 mm
画素ピッチ：0.1461 × 0.1461 mm
視野方向：All O'Clock (IPS)
ドライバIC：ST7701S
インターフェース：MIPI DSI
バックライト：白色LED × 4
アナログ動作電圧（VCI）典型値：3.2 V
ロジック動作電圧（IOVCC）典型値：1.8 V

光学特性
解像度：480 × 480
コントラスト比：1200:1（典型）
色域：60%（典型）
輝度：500 cd/m²（典型）
輝度均一性：80%
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答時間：30 ms（典型）

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）

機械・組込
円形の有効表示領域とコンパクトな外形により、YX28053A はスマートコントロールパネル、携帯型 HMI、医療機器、AI端末、IoTデバイスなどの超薄型組込みに適しています。組込参照用に機械図とモジュール外形図を提供します。

特性 / 技術仕様

• モデル：YX28053A
• 表示サイズ：2.76インチ 円形
• 解像度：480×480 RGB
• 表示方式：TFT-LCD、透過型、IPS（All O'Clock）
• ドライバIC：ST7701S
• インターフェース：MIPI DSI
• 有効表示領域：70.128 × 70.128 mm
• 外形寸法：73.03 × 76.48 × 2.26 mm
• 画素ピッチ：0.1461 × 0.1461 mm
• バックライト：4 × 白色LED
• 輝度（typ）：500 cd/m²
• コントラスト比（typ）：1200:1
• 色域（typ）：60%
• 応答時間（typ）：30 ms
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：≤90% RH（60°C）
• アナログ VCI（typ）：3.2 V
• ロジック IOVCC（typ）：1.8 V
