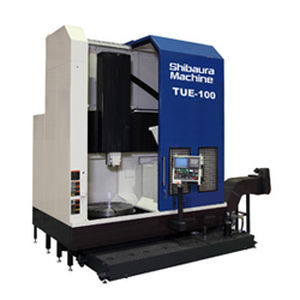

CNCボーリング フライス盤 TUE-100

縦型大きなワークピースコラム型

高剛性・広テーブルスピードのウォール型コラムを採用し、様々な材質のワーク加工が可能。 ラムサイズは大型機と同等 レールヘッドを支えるコラムとアームを一体化し、高剛性を実現した壁式コラムを採用。 高速ラピッドトラバースは、製造時間を短縮します。 テーブルの速度範囲が広く、様々な材質のワークの加工に適しています。 X軸15M/min、Y軸12M/minの高速トラバース。 テーブルには2つの速度があります。 2～150分-1（低速域）、...8～600分-1（高速域 安全で環境に優しい機械 クーラントや切粉の飛散を防ぎ、加工時の騒音を軽減するため、テーブルの周囲に完全密閉式のカバーを標準装備しています。 機械仕様 テーブル径：Φ1016㎜（Φ40インチ） 最大スイング：Φ1200㎜（Φ47.2インチ） 最大切削高さ：850㎜（33.5インチ） ［最大高さ：1055㎜（41.5in］ 移動量（X軸×Z軸）： 1000×900×700×300 1000×900×700×350mm （39.4×35.4×27.6×13.8in） テーブル駆動モーター：AC45/37kW（60/50HP） テーブル速度：2～600min-1 床面積：5080×3530mm（200×139インチ） 機械高さ：4432mm（174.5インチ） 機械質量（CNC システムを含む）： 11 000kg（24 200lbs） 強力切断を可能にする機械構造 主構造は肉厚の高級鋳鉄製。 コラム 大きな断面形状の壁型コラムとクロスレールは、テーブルセンターまで届くように設計された一体鋳造。高精度、高速位置決め、重切削に対応するレールヘッドをしっかりと支えます。
