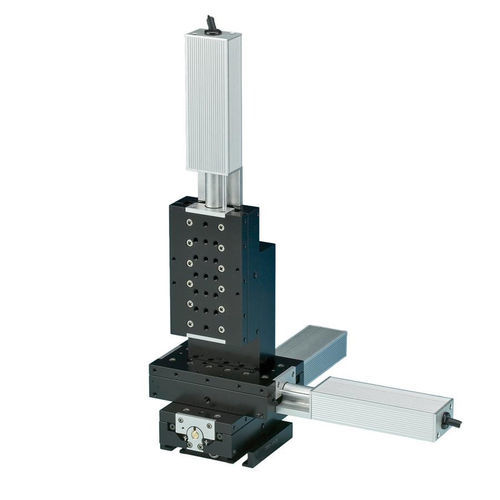

リニアポジショニングステージ 7700

トランスレーション電動式クロスローラー

7700シリーズのモーター駆動ステージは、交差ローラーベアリングを使用した非常にスムーズな直線移動を実現するために設計されています。これは、1700シリーズの交差ローラートランスレーションステージの統合バージョンであり、精密なプリロードされたリードスクリューを使用してドリフトのない動作を保証します。高速バージョンはリクエストに応じて利用可能です。ステージは、コントローラーとモーターエンコーダー間のクローズドループインターフェースを介して、eシリーズおよびMC2010コントローラーによって駆動され、高解像度で再現性のある位置決めを保証します。エンコーダーカップリングにより、DR1000デジタルリードアウトを使用して繰り返しまたは相対的な位置決め要件を満たすこともできます。

製品の特徴

• 1.7 mm/秒の高速位置決め
• 静かに動作するDCサーボモーター
• 回転可能な取り付けベース
• 真空対応バージョンはリクエストに応じて利用可能

性能仕様

• 最大水平軸荷重：10 lbs
• 最大垂直軸荷重：4 lbs
• 移動距離：50 mm
• バックラッシュ：< 5 µm
• ポイントツーポイント精度：± 2 µm

特性 / 技術仕様

• 1700シリーズの交差ローラートランスレーションステージの統合バージョン
• ドリフトのない動作を保証する精密プリロードリードスクリュー
• 0.2 µmおよび0.1 µmの解像度のためのクローズドループ接続（コントローラーによる）
• DR1000デジタルリードアウトと互換性あり
• 調整軸のオプション：X、X-Y、X-Y-Z
• 利き手のオプション：右、左
• 測定単位のオプション：メートル法、インペリアル
