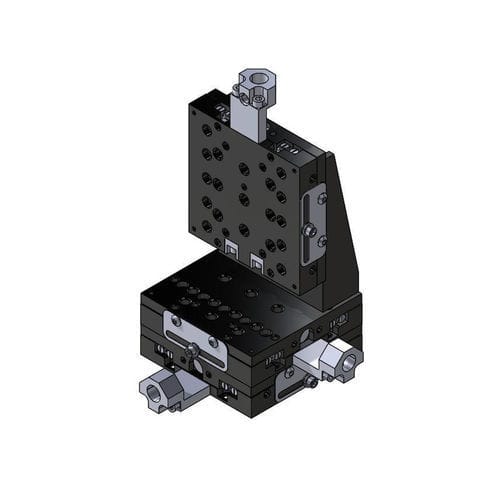

XY軸ポジショニングステージ 100.5cr

XYZ軸リニアモータ駆動単軸

100.5crシリーズは、現在市場で最も薄いクロスローラーステージのラインを表しています。そのスリムなデザインは、スペースや高さが重要なアプリケーションに最適です。すべての3つのサイズは、X、XY、またはXYZ軸バージョンで利用可能です。各軸には、最初の調整が最後の調整であることを事実上保証する非影響のフォイルロックがあります。フォイルロックには、最大のアクセス柔軟性のために反対側のエッジに一致する取り付け穴があります。セットアップの感度に応じて、8-80TPIまたは8-100TPIの調整ネジ、またはSM-1マイクロメータをこれらのステージで使用できます。角度ブラケットはアセンブリに含まれており、別途購入することもできます。

製品の特徴

• 低プロファイルデザイン
• 非影響ロック
• 高負荷クロスローラーベアリング
• 真空対応バージョンあり

性能仕様

• 移動範囲：1.0インチ（25.4mm）
• 最大水平軸荷重：10ポンド
• 最大垂直軸荷重：4ポンド
• 解像度：
• 80TPI調整ネジで5µm
• 100TPI調整ネジでサブミクロン

*最小制御可能な動き*: 調整ネジの回転1°に基づく

特性 / 技術仕様

• シリーズ：100.5cr
• 利用可能な軸：X、XY、XYZ
• 調整ネジの互換性：8-80TPI、8-100TPI、SM-1マイクロメータ
• アセンブリに含まれる角度ブラケット
• アクセス柔軟性のための取り付け穴
