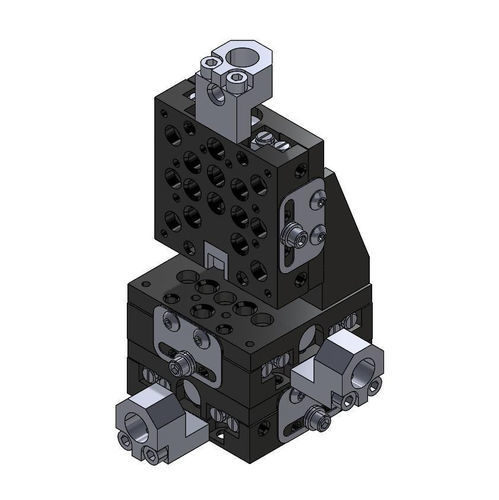

XY軸ナノ位置決めステージ 50.5cr

XYZ軸2軸コンパクト

50.5crシリーズのクロスローラーステージは、市場で最も薄いラインであり、スペースや高さが重要なアプリケーション向けに設計されています。そのスリムなプロファイルはコンパクトなセットアップに最適で、X、XY、XYZ軸バージョンが3つのサイズで利用可能です。各軸には影響を与えないフォイルロックが備わっており、初期調整が安定していることを保証し、反対側のエッジに一致する取り付け穴があり、柔軟なアクセスが可能です。必要な感度に応じて、ステージには8-80TPIまたは8-100TPIの調整ネジ、またはSM-1マイクロメーターを装備できます。アングルブラケットはアセンブリに含まれており、別途購入することもできます。

製品の特徴

• 低プロファイルデザイン
• 影響を与えないロック
• 高負荷クロスローラーベアリング
• 真空対応バージョンあり

性能仕様

• 移動範囲：0.5インチ（12mm）
• 最大水平軸荷重：5 lb
• 最大垂直軸荷重：2 lb
• 解像度：
  • 80TPI調整ネジ：5 µm
  • 100TPI調整ネジ：サブミクロン

オプション

• 調整軸：X、X-Y、X-Y-Z
• 手：右、左
• UOM：メートル法、インペリアル

特性 / 技術仕様

• シリーズ：50.5cr
• SKU：50.5CR SERIES
• 利用可能な軸構成：X、XY、XYZ
• 調整ネジの互換性：8-80TPI、8-100TPI、SM-1マイクロメーター
• アングルブラケットはアセンブリに含まれています
