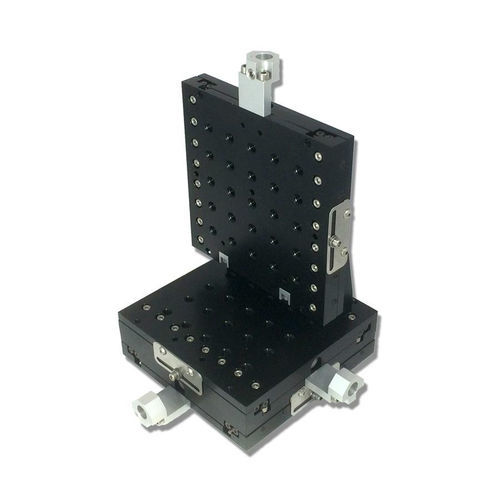

XY軸ポジショニングステージ 150.5cr

XYZ軸リニアモータ駆動2軸

150.5crシリーズは、現在市場で最も薄いクロスローラーステージのラインを表しています。そのスリムなデザインは、スペースや高さが重要なアプリケーションに最適です。3つのサイズすべてがX軸、XY軸、またはXYZ軸バージョンで利用可能です。各軸には影響を与えないフォイルロックがあり、最初の調整が最後の調整であることを事実上保証します。フォイルロックには、最大のアクセス柔軟性のために反対側のエッジに一致する取り付け穴があります。セットアップの感度に応じて、8-80TPIまたは8-100TPIの調整ネジ、またはSM-1マイクロメーターをこれらのステージで使用できます。角度ブラケットはアセンブリに含まれており、別途購入することもできます。

製品の特徴

• 低プロファイルデザイン
• 影響を与えないロック
• 高負荷クロスローラーベアリング
• 真空対応バージョンあり

性能仕様

• 移動範囲：1.0インチ（25.4mm）
• 最大水平軸荷重：15 lb
• 最大垂直軸荷重：6 lb
• 解像度：
  • 80TPI調整ネジ：5µm
  • 100TPI調整ネジ：サブミクロン

*最小制御可能な動き*: 調整ネジの回転1°に基づく

特性 / 技術仕様

• シリーズ：150.5cr
• 利用可能な軸：X、XY、XYZ
• 調整ネジオプション：8-80TPI、8-100TPI
• 対応マイクロメーター：SM-1
• 角度ブラケット：アセンブリに含まれ、別途購入可能
• フォイルロック：影響を与えない、柔軟性のために一致する取り付け穴付き
