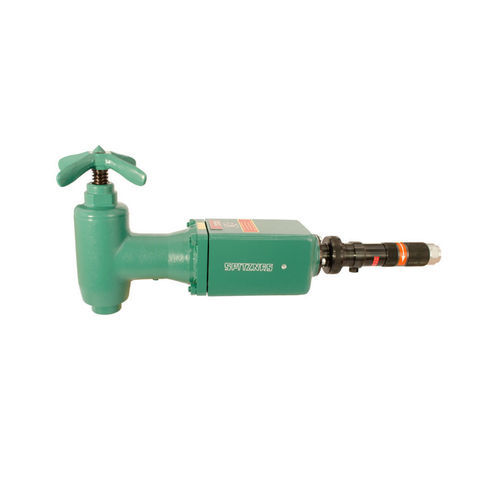

空圧ドリル 2 2104 0030

ヘビーデューティ用直角

概要
穴あけおよびリーミング用の空気式コーナードリル。MT4工具取付け、回転方向は右/左の切替でリバーシブル対応。鋼材での穴あけ最大55 mm、リーミング最大50 mmに対応する設計。

主な特長

• エネルギー源：空気式（Pneumatic）
• 作動圧力：6 bar
• 工具取付け：MT4
• 作動方式：セーフティツイストスロットル
• 回転方向：右/左

技術データ（表）
ORDER NO.: 2 2104 0030
エネルギー源：空気式（Pneumatic）
作動圧力：6 bar
シャンク：MT4
バルブタイプ：セーフティツイストスロットル
回転方向：右/左
鋼材での穴あけ能力：55.00 mm
鋼材でのリーミング能力：50.00 mm
トルク：116 Nm
回転数（無負荷）：400 rpm
回転数（負荷時）：180 rpm
出力：2.2 kW
空気消費量：2.00 m³/min
スピンドルストローク：55.00 mm
センター間距離：40.00 mm
送りスピンドル装着時高さ：252.00 mm
接続：R3/4" メス
騒音レベル LpA：90.0 dB(A)
騒音レベル LWA：101.0 dB(A)
振動レベル：<2.5 m/s²
重量：17.0 kg
適用分野 / 業種：エネルギー・パイプライン建設、金属・鋼構造、プラント・機械製造

付属品
サービスユニット

• 9 2406 0260 — 圧力調整器付ポータブルサービスユニット 3/4"
• 9 2406 0630 — 保護カバー・圧力調整器付ポータブルサービスユニット 1/2"
• 9 2406 0650 — 保護カバー・圧力調整器付ポータブルサービスユニット 3/4"

ホース等

• 9 3610 0410 — 内径13 mm 空気ホース、長さ2.5 m、ねじ込み式爪カップリング
• 9 3610 0420 — 内径16 mm 空気ホース、長さ2.5 m、ねじ込み式爪カップリング
• 9 3610 0430 — 内径19 mm 空気ホース、長さ2.5 m、ねじ込み式爪カップリング
• 9 2102 0020 — 爪カップリング、金属シール、内径3/4"

その他の付属品

• 9 9902 0120 — 清掃・保護用マルチオイル

仕様

• 注文番号：2 2104 0030
• エネルギー源：空気式（Pneumatic）
• 作動圧力：6 bar
• シャンク：MT4
• バルブタイプ：セーフティツイストスロットル
• 回転方向：右/左
• 鋼材での穴あけ能力：55.00 mm
• 鋼材でのリーミング能力：50.00 mm
• トルク：116 Nm
• 回転数（無負荷）：400 rpm
• 回転数（負荷時）：180 rpm
• 出力：2.2 kW
• 空気消費量：2.00 m³/min
• スピンドルストローク：55.00 mm
• センター間距離：40.00 mm
• 送りスピンドル装着時高さ：252.00 mm
• 接続：R3/4" メス
• 騒音レベル LpA：90.0 dB(A)
• 騒音レベル LWA：101.0 dB(A)
• 振動レベル：<2.5 m/s²
• 重量：17.0 kg
• 適用分野：エネルギー・パイプライン建設、金属・鋼構造、プラント・機械製造
