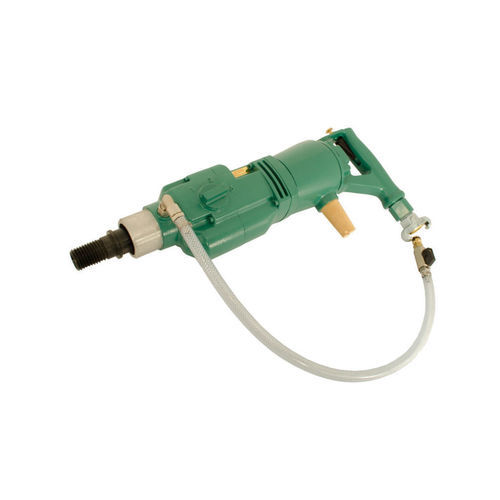

空圧コアドリル 2 1333 0010

コンクリート用手持ち型冷却システム付き

製品概要
コンクリート、石材、レンガ等の手持ちおよびスタンド使用のコアドリル用空圧式ユニットです。手持ちでの穿孔は最大82 mm、ドリルリグ使用で最大160 mmまで対応します。危険場所での使用に対応するATEX II2GExhIIBT6Gb認証。主な用途はエネルギー・パイプライン工事、プラント・機械設備の施工および保守です。

主な特長

• 動力源：空圧（Pneumatic）
• 使用圧力：6 bar
• 手持ち穿孔能力：最大82 mm
• リグ使用時穿孔：最大160 mm
• ATEX：II2GExhIIBT6Gb
• ギア段数：3 — 回転数 400 / 900 / 1,600 rpm
• トルク段：49 / 31 / 16 Nm
• 出力：1.60 kW
• 重量：8.2 kg

技術データ（表）

• ORDER NO.：2 1333 0010
• ATEX仕様：II2GExhIIBT6Gb
• 動力源：空圧
• 使用圧力：6 bar
• ドリルビットアダプター：1 1/4" UNC オス / R1/2" メス
• 最大ドリル径：160.00 mm
• 用途：手持ち穿孔 / ドリルリグ使用
• ギア段数：3
• 回転数：400 / 900 / 1,600 rpm
• トルク：49 / 31 / 16 Nm
• 出力：1.60 kW
• 空気消費量：2.20 m³/min
• 工具アダプター中央径：60.00 mm
• 全長：540.00 mm
• 接続：R3/4" オス
• 冷却接続：Gardena システム
• 騒音レベル LpA：83.0 dB(A)
• 騒音レベル LWA：94.0 dB(A)
• 振動レベル：<2.5 m/s²
• 重量：8.2 kg

用途

• 配管貫通やサービス導入用のコンクリート（鉄筋含む）へのコアドリル
• アンカー孔、設備設置、空調開口の穿孔
• エネルギー・パイプライン工事、プラント工事および保守作業

付属品（抜粋）
ドリルビット（コアビット）

• 9 2527 0010 | 16.00 mm | 最適回転数 4,500 rpm | 周速 3.53 m/s | 接続 R1/2" | 使用長 320 mm
• 9 2527 0020 | 20.00 mm | 最適回転数 3,200 rpm | 周速 3.35 m/s | 接続 R1/2" | 使用長 400 mm
• 9 2527 0040 | 30.00 mm | 最適回転数 2,200 rpm | 周速 3.45 m/s | 接続 R1/2" | 使用長 400 mm
• 9 2527 0080 | 50.00 mm | 最適回転数 1,300 rpm | 周速 3.40 m/s | 接続 R1/2" | 使用長 400 mm
• 9 2526 0140 | 82.00 mm | 最適回転数 800 rpm | 周速 3.35 m/s | 接続 1 1/4"UNC | 使用長 450 mm
• 9 2526 0280 | 152.00 mm | 最適回転数 390 rpm | 周速 3.06 m/s | 接続 1 1/4"UNC | 使用長 450 mm

ドリルリグ

• 2 1317 9500 | 45°–90°の角度穴用ドリルリグ、Ø 160 mmまで対応

パイプクランプ

• 2 1313 8500 | ドリルリグ型 9 4101 0080 用のパイプクランプ | 対応パイプ径 150〜600 mm

ドリルチャック（抜粋）

• 9 2902 0280 | 1 1/4" UNC メス → M18x1.5 オス アダプター
• 9 2911 0040 | ドリルチャック Ø3〜16 mm 用

ドリルビット用延長（抜粋）

• 2 1315 7020 | 延長 | 機械側 1 1/4" UNC メス | ビット側 R1/2" メス | 長さ 300 mm
• 2 1322 7020 | 延長 | 1 1/4" UNC メス → 1 1/4" UNC オス | 長さ 500 mm

その他アクセサリ（抜粋）

• 5 8002 9100 | 給水タンク 10 l
• 2 1315 9500 | 工具セット
• 9 9910 0080 | キャリングケース

技術仕様

• 注文番号：2 1333 0010
• ATEX：II2GExhIIBT6Gb
• 動力源：空圧
• 使用圧力：6 bar
• 最大ドリル径：160 mm（ドリルリグ使用時）
• 手持ち穿孔能力：最大82 mm
• ギア段数：3
• 回転数：400 / 900 / 1,600 rpm
• トルク：49 / 31 / 16 Nm
• 出力：1.60 kW
• 空気消費量：2.20 m³/min
• 工具アダプター中心径：60 mm
• 全長：540 mm
• 接続：R3/4" オス
• 冷却接続：Gardena システム
• 騒音レベル LpA：83.0 dB(A)
• 騒音レベル LWA：94.0 dB(A)
• 振動レベル：<2.5 m/s²
• 重量：8.2 kg
