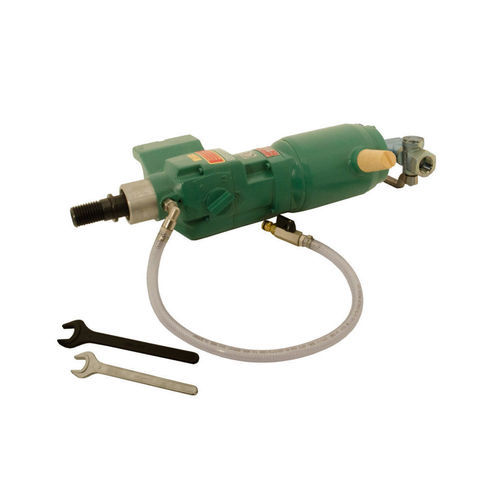

空圧コアドリル 2 1328 0050

冷却システム付きATEX

製品説明
ドリルリグへ搭載するエア式コアドリルユニット。コンクリート、石材、建築用ブロックのコアドリル（最大Ø300 mm）に対応。ドリルリグ注文番号: 9 4101 0090。

主な特長

• 動力源: 空気式（エア）
• 作動圧力: 6 bar
• ドリルリグでの穿孔: 最大Ø300 mm
• ATEX: II2GExhIIBT6Gb

技術仕様
注文番号: 2 1328 0050
ATEX仕様: II2GExhIIBT6Gb
動力源: 空気式（エア）
作動圧力: 6 bar
ビットアダプタ: 1 1/4" UNC オス / R1/2" メス
最大ビット径: 300.00 mm
用途: ドリルリグ使用
ギア段数: 3
回転数（段）: 300/700/1,350 rpm
トルク（段）: 90/56/29 Nm
出力: 2.80 kW
空気消費量: 3.50 m³/min
工具アダプタ中心径: 60.00 mm
全長: 516.00 mm
接続: R3/4" オス
冷却接続: Gardena システム
騒音レベル LpA: 85.0 dB(A)
騒音レベル LWA: 96.0 dB(A)
振動レベル: <2.5 m/s²
重量: 12.7 kg
適用分野/業種: エネルギー・パイプライン建設、プラント・機械建設

アクセサリー
コアビット
注文番号 | ビット径 [mm] | 最適穿孔速度 [rpm] | 周速 [m/s] | 接続 [inch] | 使用長さ [mm]
9 2527 0010 | 16.00 | 4,500 | 3.53 | R1/2" | 320.00
9 2527 0020 | 20.00 | 3,200 | 3.35 | R1/2" | 400.00
9 2527 0030 | 25.00 | 2,500 | 3.27 | R1/2" | 400.00
9 2527 0040 | 30.00 | 2,200 | 3.45 | R1/2" | 400.00
9 2527 0050 | 35.00 | 1,900 | 3.48 | R1/2" | 400.00
9 2527 0060 | 40.00 | 1,700 | 3.55 | R1/2" | 400.00
9 2527 0070 | 45.00 | 1,500 | 3.53 | R1/2" | 400.00
9 2527 0080 | 50.00 | 1,300 | 3.40 | R1/2" | 400.00
9 2527 0090 | 55.00 | 1,200 | 3.45 | R1/2" | 400.00
9 2527 0100 | 60.00 | 1,100 | 3.45 | R1/2" | 400.00
9 2527 0110 | 68.00 | 1,000 | 3.40 | R1/2" | 400.00
9 2527 0120 | 72.00 | 900 | 3.30 | R1/2" | 400.00
9 2526 0140 | 82.00 | 800 | 3.35 | 1 1/4" UNC | 450.00
9 2526 0160 | 92.00 | 680 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0180 | 102.00 | 620 | 3.25 | 1 1/4" UNC | 450.00
9 2526 0200 | 112.00 | 570 | 3.28 | 1 1/4" UNC | 450.00
9 2526 0220 | 122.00 | 520 | 3.26 | 1 1/4" UNC | 450.00
9 2526 0240 | 132.00 | 470 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0260 | 142.00 | 420 | 3.07 | 1 1/4" UNC | 450.00
9 2526 0280 | 152.00 | 390 | 3.06 | 1 1/4" UNC | 450.00
9 2526 0300 | 162.00 | 360 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0320 | 172.00 | 340 | 3.02 | 1 1/4" UNC | 450.00
9 2526 0340 | 182.00 | 320 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0360 | 192.00 | 300 | 2.98 | 1 1/4" UNC | 450.00
9 2526 0380 | 200.00 | 280 | 2.93 | 1 1/4" UNC | 450.00
9 2526 0390 | 212.00 | 270 | 2.97 | 1 1/4" UNC | 450.00
9 2526 0400 | 225.00 | 250 | 2.88 | 1 1/4" UNC | 450.00
9 2526 0410 | 232.00 | 220 | 2.65 | 1 1/4" UNC | 450.00
9 2526 0430 | 250.00 | 180 | 2.36 | 1 1/4" UNC | 450.00
9 2526 0480 | 300.00 | 130 | 2.04 | 1 1/4" UNC | 450.00

ドリルリグ
注文番号 | 説明
9 4101 0090 | Ø 300 mm までのビット用ドリルリグ

ドリルチャック
注文番号 | 説明
9 2902 0280 | 1 1/4" UNC メス→M18x1.5 オス アダプタ
9 2902 0290 | 1 1/4" UNC メス→Weldonschaft 1 1/4" メス アダプタ
9 2902 0350 | 1 1/4" UNC メス→Weldon 3/4" メス アダプタ
9 2902 0240 | R 1/2" からのチャック用アダプタ（タイプ 9 2911 0040 / 9 2911 0050 用）
9 2911 0040 | Ø 3 ～ 16 mm 用ドリルチャック
9 2911 0050 | Ø 1.5 ～ 13 mm 用ドリルチャック

ビット用エクステンション
注文番号 | 説明 | 接続（機械側） | 接続（ビット側） | 長さ [mm]
2 1315 7020 | エクステンション | 1 1/4" UNC メス | R1/2" メス | 300.00
2 1319 7020 | エクステンション | 1 1/4" UNC メス | 1 1/4" UNC オス | 100.00
2 1318 7020 | エクステンション | 1 1/4" UNC メス | 1 1/4" UNC オス | 200.00
2 1314 7020 | エクステンション | 1 1/4" UNC メス | 1 1/4" UNC オス | 300.00
2 1316 7020 | エクステンション | 1 1/4" UNC メス | 1 1/4" UNC オス | 400.00
2 1322 7020 | エクステンション | 1 1/4" UNC メス | 1 1/4" UNC オス | 500.00

サービスユニット
注文番号 | 説明
9 2406 0260 | 携帯型サービスユニット、圧力調整器 3/4"
9 2406 0650 | 携帯型サービスユニット、保護ハウジング、圧力調整器 3/4"

ホース等
注文番号 | 説明
9 3610 0430 | 空気圧用ホース ID 19 mm、長さ 2.5 m、ねじ込み式爪カップリング
9 2102 0020 | 爪式カップリング、金属シール、3/4” ID

その他アクセサリー
注文番号 | 説明
5 8002 9100 | 給水タンク 10 l
2 1315 9500 | 工具セット
5 1212 9000 | 携帯ケース
9 9902 0120 | クリーニング・保護用多目的オイル

仕様

• 注文番号: 2 1328 0050
• ATEX: II2GExhIIBT6Gb
• 動力源: 空気式（エア）
• 作動圧力: 6 bar
• 最大ビット径: 300 mm
• ギア段: 3（回転数 300/700/1,350 rpm）
• トルク: 90 / 56 / 29 Nm
• 出力: 2.80 kW
• 空気消費量: 3.50 m³/min
• 工具アダプタ中心径: 60 mm
• 全長: 516 mm
• 接続: R3/4" オス
• 冷却接続: Gardena システム
• 騒音レベル: LpA 85.0 dB(A), LWA 96.0 dB(A)
• 振動レベル: <2.5 m/s²
• 重量: 12.7 kg
• 適用分野: エネルギー・パイプライン建設; プラント・機械建設
