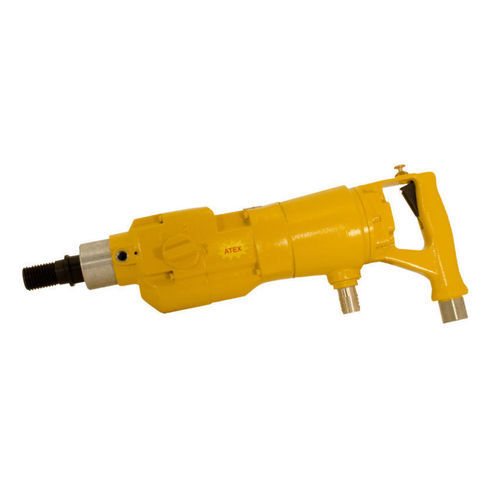

空圧コアドリル 2 1353 0010

手持ち型冷却システム付き危険な場所用

製品説明
空気式（エア）コアドリルユニット。コンクリート、石材、レンガなどの手持ちでの穿孔は最大Ø82 mm、ボーリングスタンド使用時は最大Ø160 mmまで対応。水中作業にも使用可能で、ATEX（II2GExhIIBT6Gb）適合。

主な特長

• 動力源：空気（エア）
• 作動圧力：6 bar
• 手持ち穿孔：最大Ø82 mm
• ボーリングスタンド使用時：最大Ø160 mm
• 水中作業対応
• ATEX：II2GExhIIBT6Gb

技術データ
ORDER NO.：2 1353 0010
ATEX仕様：II2GExhIIBT6Gb
動力源：空気（エア）
作動圧力：6 bar
ドリルビットアダプタ：1 1/4" UNC オス / R1/2" メス
最大ドリル径：160.00 mm
用途：手持ち穿孔／ボーリングスタンド使用
ギア段数：3
回転数（段）：400/900/1,600 rpm
トルク（段）：49/31/16 Nm
出力：1.60 kW
空気消費量：2.20 m³/min
ツールアダプタ中心径：60.00 mm
全長：540.00 mm
接続：R3/4" オス
冷却接続：Gardenaシステム
音圧レベル LpA：83.0 dB(A)
音響パワーレベル LWA：94.0 dB(A)
振動レベル：<2.5 m/s²
重量：8.2 kg
適用分野：エネルギー・配管工事、プラント・機械製造、水中工事

アクセサリ
ドリルビット

• 9 2527 0010 | 16.00 mm | 最適回転数：4,500 rpm | 周速度：3.53 m/s | 接続：R1/2" | 使用長さ：320 mm
• 9 2527 0020 | 20.00 mm | 3,200 rpm | 3.35 m/s | R1/2" | 400 mm
• 9 2527 0030 | 25.00 mm | 2,500 rpm | 3.27 m/s | R1/2" | 400 mm
• 9 2527 0040 | 30.00 mm | 2,200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0050 | 35.00 mm | 1,900 rpm | 3.48 m/s | R1/2" | 400 mm
• 9 2527 0060 | 40.00 mm | 1,700 rpm | 3.55 m/s | R1/2" | 400 mm
• 9 2527 0070 | 45.00 mm | 1,500 rpm | 3.53 m/s | R1/2" | 400 mm
• 9 2527 0080 | 50.00 mm | 1,300 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0090 | 55.00 mm | 1,200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0100 | 60.00 mm | 1,100 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0110 | 68.00 mm | 1,000 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0120 | 72.00 mm | 900 rpm | 3.30 m/s | R1/2" | 400 mm
• 9 2526 0140 | 82.00 mm | 800 rpm | 3.35 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0160 | 92.00 mm | 680 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0180 | 102.00 mm | 620 rpm | 3.25 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0200 | 112.00 mm | 570 rpm | 3.28 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0220 | 122.00 mm | 520 rpm | 3.26 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0240 | 132.00 mm | 470 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0260 | 142.00 mm | 420 rpm | 3.07 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0280 | 152.00 mm | 390 rpm | 3.06 m/s | 1 1/4" UNC | 450 mm

ボーリングスタンド

• 2 1317 9500 | 45°–90°の角度穴用ボーリングスタンド、最大Ø160 mm対応

パイプクランプ

• 2 1313 8500 | パイプ用クランプ（ボーリングスタンド型 9 4101 0080 用）| 対応パイプ径：150–600 mm

チャック類

• 9 2902 0280 | アダプタ 1 1/4" UNC メス → M18x1.5 オス
• 9 2902 0290 | アダプタ 1 1/4" UNC メス → Weldon 軸 1 1/4" メス
• 9 2902 0350 | アダプタ 1 1/4" UNC メス → Weldon 3/4" メス
• 9 2902 0240 | R 1/2" 用アダプタ（チャック型 9 2911 0040 / 9 2911 0050 用）
• 9 2911 0040 | チャック（ドリル径 3–16 mm 用）
• 9 2911 0050 | チャック（ドリル径 1.5–13 mm 用）

ドリル延長

• 2 1315 7020 | 延長 | 機械側：1 1/4" UNC メス → ドリル側：R1/2" メス | 長さ：300 mm
• 2 1319 7020 | 延長 | 1 1/4" UNC メス → 1 1/4" UNC オス | 長さ：100 mm
• 2 1318 7020 | 延長 | 1 1/4" UNC メス → 1 1/4" UNC オス | 長さ：200 mm
• 2 1314 7020 | 延長 | 1 1/4" UNC メス → 1 1/4" UNC オス | 長さ：300 mm
• 2 1316 7020 | 延長 | 1 1/4" UNC メス → 1 1/4" UNC オス | 長さ：400 mm
• 2 1322 7020 | 延長 | 1 1/4" UNC メス → 1 1/4" UNC オス | 長さ：500 mm

サービスユニット

• 9 2406 0260 | サービスユニット、携帯型、圧力調整器 3/4"
• 9 2406 0650 | サービスユニット、携帯型、保護ハウジング、圧力調整器 3/4"

ホースなど

• 9 3610 0430 | 空気圧送ホース ID 19 mm、長さ 2.5 m、ねじ込み式爪継手
• 9 2102 0020 | 爪継手、金属シール、3/4" ID

その他アクセサリ

• 5 8002 9100 | 水タンク 10 l
• 2 1315 9500 | 工具セット
• 9 9910 0080 | 携帯ケース
• 9 9902 0120 | 清掃・保護用マルチオイル

技術仕様

• 動力源：空気（エア）
• 作動圧力：6 bar
• 手持ち穿孔 最大径：82 mm
• ボーリングスタンド使用 最大径：160 mm
• ATEX：II2GExhIIBT6Gb
• ギア段数：3
• 回転数：400 / 900 / 1,600 rpm
• トルク：49 / 31 / 16 Nm
• 出力：1.60 kW
• 空気消費量：2.20 m³/min
• ツールアダプタ中心径：60.00 mm
• 全長：540.00 mm
• 接続：R3/4" オス
• 冷却接続：Gardenaシステム
• 音圧レベル LpA：83.0 dB(A)
• 音響パワーレベル LWA：94.0 dB(A)
• 振動レベル：<2.5 m/s²
• 重量：8.2 kg
• 適用分野：エネルギー・配管工事、プラント・機械製造、水中工事
