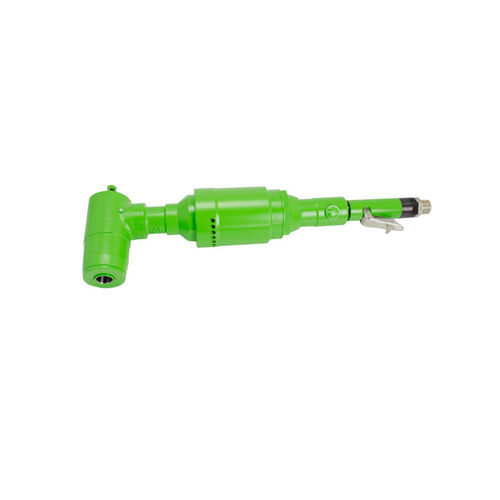

空圧ドリル 2 1801 0010

ATEX

概要
狭所や角度のある作業空間での穴あけおよびリーミング用に設計された空気式コーナードリル。MT3工具保持を備え、地下採鉱での使用に対応するATEX規格 IM2ExhIMbT6 を取得。鋼材の穿孔は最大32 mm、リーミングは最大26 mmに対応します。

主な特長

• 動力源：空気式
• 使用圧力：6 bar
• 工具保持 / シャンク：MT3
• 作動 / バルブ種別：安全レバーバルブ
• 回転方向：右回転
• ATEX：IM2ExhIMbT6
• 主な用途：地下採鉱

技術データ

• 注文番号：2 1801 0010
• ATEX規格：IM2ExhIMbT6
• 動力源：空気式
• 使用圧力：6 bar
• シャンク：MT3
• バルブ種別：安全レバーバルブ
• 回転方向：右回転
• 穿孔能力（鋼）：32.00 mm
• リーミング能力（鋼）：26.00 mm
• トルク：72 Nm
• 回転数（無負荷）：520 rpm
• 回転数（負荷時）：260 rpm
• 出力：1.92 kW
• 空気消費量：1.80 m3/min
• スピンドルストローク：43.00 mm
• 芯間距離：36.50 mm
• 送りスピンドル装着時高さ：190.00 mm
• 接続：R3/4" オス
• 騒音レベル LpA：93.0 dB(A)
• 騒音レベル LWA：104.0 dB(A)
• 振動レベル：3.5 m/s²
• 重量：11.5 kg
• 適用分野：エネルギー・配管建設、金属産業・鋼構造、採鉱、プラント・機械製造

アクセサリ
サービスユニット

• 9 2406 0260 – 圧力調整器付き携帯用サービスユニット 3/4"
• 9 2406 0630 – 保護ハウジングおよび圧力調整器付き携帯用サービスユニット 1/2"
• 9 2406 0650 – 保護ハウジングおよび圧力調整器付き携帯用サービスユニット 3/4"

ホース類など

• 9 3610 0410 – 空気用ホース ID 13 mm、長さ 2.5 m、ねじ込み式クロー継手
• 9 3610 0420 – 空気用ホース ID 16 mm、長さ 2.5 m、ねじ込み式クロー継手
• 9 3610 0430 – 空気用ホース ID 19 mm、長さ 2.5 m、ねじ込み式クロー継手
• 9 2102 0020 – クロー継手、金属シール、ID 3/4”

その他のアクセサリ

• 9 9902 0120 – 清掃・防錆用マルチオイル

用途分野

• エネルギー・配管建設
• 金属産業・鋼構造
• 採鉱（地下）
• プラント・機械製造
