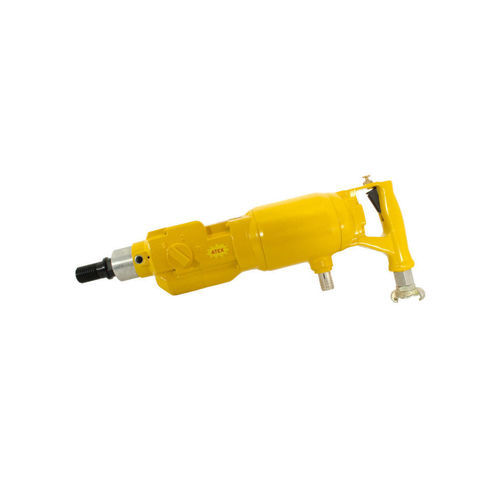

湿式切削コアドリル 2 1355 0010

コンクリート用

製品概要
コンクリート、石材、レンガなどの手持ちおよびボーリングリグによる穿孔向けの空気式コアドリルユニット。手持ちで最大Ø82 mm、ボーリングリグ使用で最大Ø160 mmまで対応。水中作業対応、爆発性雰囲気用ATEX認証（II2GExhIIBT6Gb）。

主な特長

• 動力源：空気式（Pneumatic）
• 動作圧力：6 bar
• 手持ち穿孔：最大Ø82 mm
• ボーリングリグ使用：最大Ø160 mm
• 水中作業対応
• ATEX：II2GExhIIBT6Gb

技術データ

• 注文番号：2 1355 0010
• ATEX仕様：II2GExhIIBT6Gb
• 動力源：空気式
• 動作圧力：6 bar
• ドリルビットアダプタ：1 1/4" UNC オス / R1/2" メス
• 最大ドリル径：160.00 mm
• 用途：手持ち穿孔 最大82 mm / リグ使用 最大160 mm
• ギア段数：3
• 回転数（段）：300 / 700 / 1,350 rpm
• トルク（段）：90 / 56 / 29 Nm
• 出力：2.80 kW
• エア消費量：3.50 m³/min
• ツールアダプタ中心径：60.00 mm
• 全長：594.00 mm
• 接続：R3/4" オス
• 冷却接続：Gardenaシステム
• 騒音レベル LpA：83.0 dB(A)
• 騒音レベル LWA：94.0 dB(A)
• 振動レベル：<2.5 m/s²
• 重量：9.2 kg
• 用途分野：エネルギー・配管建設、プラント・機械製造、水中作業

付属品（選定）

• ドリルビット（注文番号 / 直径 [mm] / 最適回転数 [rpm] / 周速 [m/s] / 接続 / 使用長 [mm]）：
  • 9 2527 0010 / 16.00 / 4,500 / 3.53 / R1/2" / 320.00
  • 9 2527 0020 / 20.00 / 3,200 / 3.35 / R1/2" / 400.00
  • 9 2527 0030 / 25.00 / 2,500 / 3.27 / R1/2" / 400.00
  • 9 2527 0040 / 30.00 / 2,200 / 3.45 / R1/2" / 400.00
  • 9 2527 0050 / 35.00 / 1,900 / 3.48 / R1/2" / 400.00
  • 9 2527 0060 / 40.00 / 1,700 / 3.55 / R1/2" / 400.00
  • 9 2527 0070 / 45.00 / 1,500 / 3.53 / R1/2" / 400.00
  • 9 2527 0080 / 50.00 / 1,300 / 3.40 / R1/2" / 400.00
  • 9 2526 0140 / 82.00 / 800 / 3.35 / 1 1/4" UNC / 450.00
  • 9 2526 0160 / 92.00 / 680 / 3.20 / 1 1/4" UNC / 450.00
  • 9 2526 0180 / 102.00 / 620 / 3.25 / 1 1/4" UNC / 450.00
  • 9 2526 0200 / 112.00 / 570 / 3.28 / 1 1/4" UNC / 450.00
  • 9 2526 0220 / 122.00 / 520 / 3.26 / 1 1/4" UNC / 450.00
  • 9 2526 0240 / 132.00 / 470 / 3.20 / 1 1/4" UNC / 450.00
  • 9 2526 0260 / 142.00 / 420 / 3.07 / 1 1/4" UNC / 450.00
  • 9 2526 0280 / 152.00 / 390 / 3.06 / 1 1/4" UNC / 450.00
• ボーリングリグ: 2 1317 9500 — 45°–90°の角度穴用リグ、Ø160 mmまで
• パイプ用クランプ: 2 1313 8500 — リグ型式9 4101 0080用パイプクランプ（パイプ径150.00〜600.00 mm対応）
• チャック・アダプタ（例）: 9 2902 0280 — 1 1/4" UNC メスから M18x1.5 オスへのアダプタ; 9 2911 0040 — ドリルチャック Ø3〜16 mm 用; 9 2911 0050 — ドリルチャック Ø1.5〜13 mm 用
• ビット延長（例）: 2 1315 7020 — 延長 300.00 mm (1 1/4" UNC メス → R1/2" メス); 2 1319 7020 — 延長 100.00 mm (1 1/4" UNC メス → 1 1/4" UNC オス); 最大500.00 mmまで対応
• サービス & 消耗品（例）: 9 2406 0260 — 携帯用サービスユニット、圧力調整器 3/4"; 5 8002 9100 — 給水タンク 10 l; 9 9902 0120 — 清掃・保護用マルチオイル

技術仕様

• 注文番号: 2 1355 0010
• ATEX: II2GExhIIBT6Gb
• 動力: 空気式
• 圧力: 6 bar
• アダプタ: 1 1/4" UNC オス / R1/2" メス
• 最大ドリル径: 160.00 mm
• 用途: 手持ち最大82 mm / リグ使用最大160 mm
• ギア数: 3
• 回転数: 300 / 700 / 1,350 rpm
• トルク: 90 / 56 / 29 Nm
• 出力: 2.80 kW
• エア消費量: 3.50 m³/min
• アダプタ中心径: 60.00 mm
• 長さ: 594.00 mm
• 接続: R3/4" オス
• 冷却: Gardenaシステム
• 騒音 LpA / LWA: 83.0 / 94.0 dB(A)
• 振動: <2.5 m/s²
• 重量: 9.2 kg
