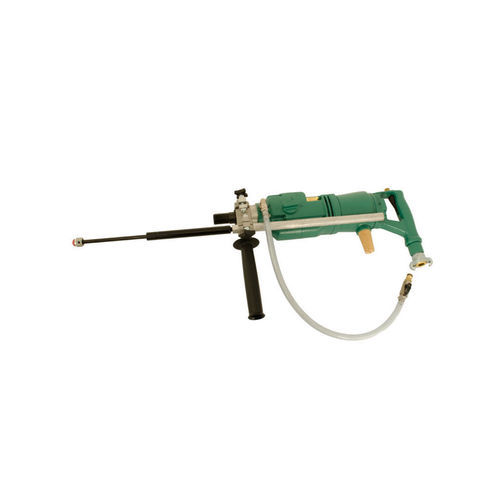

空圧コアドリル 2 1336 0010コンクリート用手持ち型危険な場所用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 空圧
- その他の特徴
- 手持ち型, コンクリート用, ATEX, 危険な場所用
- 穿孔径
最少: 0 mm
(0 in)最大: 160 mm
(6.3 in)- 回転速度
300 rpm, 700 rpm, 1,350 rpm
(1,884.96 rad.min-1, 4,398.23 rad.min-1, 8,482.3 rad.min-1)
詳細
製品説明
空圧式のコアドリルユニット。コンクリート、石材、レンガ等の手持ち掘削で最大Ø160 mmまで対応。ATEX区域（機器群 I）での使用に適合しています。
主な特長
技術データ
付属品（抜粋）
ドリルビット（コアドリル）
ボーリグ
配管用クランプ
ドリルチャック
ドリル延長
サービスユニット
ホース等
その他のアクセサリ
空圧式のコアドリルユニット。コンクリート、石材、レンガ等の手持ち掘削で最大Ø160 mmまで対応。ATEX区域（機器群 I）での使用に適合しています。
主な特長
- 注文番号：2 1336 0010
- 動力源：空気（空圧）
- 使用圧力：6 bar
- 手持ち掘削：最大 Ø 82 mm
- ボーリグ使用時：最大 Ø 160 mm
- 鉱山仕様
- ATEX：IM2ExhIMbT6
技術データ
- 注文番号：2 1336 0010
- ATEX仕様：IM2ExhIMbT6
- 動力源：空圧
- 使用圧力：6 bar
- ドリルビットアダプタ：1 1/4" UNC オス / R1/2" メス
- ドリルビット最大径：160.00 mm
- 用途：手持ち掘削 / ボーリグ使用
- ギア段数：3
- 回転数段：300 / 700 / 1,350 rpm
- トルク段：90 / 56 / 29 Nm
- 出力：2.80 kW
- 空気消費量：3.50 m³/min
- 工具アダプタ中心径：60.00 mm
- 全長：594.00 mm
- 接続：R3/4" オス
- 冷却接続：Gardenaシステム
- 騒音レベル LpA：85.0 dB(A)
- 騒音レベル LWA：96.0 dB(A)
- 振動レベル：<2.5 m/s²
- 重量：17.7 kg
- 適用分野 / 業界：エネルギー・パイプライン建設；鉱業；プラント・機械製造
付属品（抜粋）
ドリルビット（コアドリル）
- 9 2527 0010 | 16.00 mm | 最適回転数：4,500 rpm | 周速：3.53 m/s | 接続：R1/2" | 有効長：320.00 mm
- 9 2527 0020 | 20.00 mm | 最適回転数：3,200 rpm | 周速：3.35 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0030 | 25.00 mm | 最適回転数：2,500 rpm | 周速：3.27 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0040 | 30.00 mm | 最適回転数：2,200 rpm | 周速：3.45 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0050 | 35.00 mm | 最適回転数：1,900 rpm | 周速：3.48 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0060 | 40.00 mm | 最適回転数：1,700 rpm | 周速：3.55 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0070 | 45.00 mm | 最適回転数：1,500 rpm | 周速：3.53 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0080 | 50.00 mm | 最適回転数：1,300 rpm | 周速：3.40 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0090 | 55.00 mm | 最適回転数：1,200 rpm | 周速：3.45 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0100 | 60.00 mm | 最適回転数：1,100 rpm | 周速：3.45 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0110 | 68.00 mm | 最適回転数：1,000 rpm | 周速：3.40 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2527 0120 | 72.00 mm | 最適回転数：900 rpm | 周速：3.30 m/s | 接続：R1/2" | 有効長：400.00 mm
- 9 2526 0140 | 82.00 mm | 最適回転数：800 rpm | 周速：3.35 m/s | 接続：1 1/4" UNC | 有効長：450.00 mm
- 9 2526 0160 | 92.00 mm | 最適回転数：680 rpm | 周速：3.20 m/s | 接続：1 1/4" UNC | 有効長：450.00 mm
- 9 2526 0180 | 102.00 mm | 最適回転数：620 rpm | 周速：3.25 m/s | 接続：1 1/4" UNC | 有効長：450.00 mm
- 9 2526 0200 | 112.00 mm | 最適回転数：570 rpm | 周速：3.28 m/s | 接続：1 1/4" UNC | 有効長：450.00 mm
- 9 2526 0220 | 122.00 mm | 最適回転数：520 rpm | 周速：3.26 m/s | 接続：1 1/4" UNC | 有効長：450.00 mm
- 9 2526 0240 | 132.00 mm | 最適回転数：470 rpm | 周速：3.20 m/s | 接続：1 1/4" UNC | 有効長：450.00 mm
- 9 2526 0260 | 142.00 mm | 最適回転数：420 rpm | 周速：3.07 m/s | 接続：1 1/4" UNC | 有効長：450.00 mm
- 9 2526 0280 | 152.00 mm | 最適回転数：390 rpm | 周速：3.06 m/s | 接続：1 1/4" UNC | 有効長：450.00 mm
ボーリグ
- 2 1317 9500 | 45°–90°の角度穴用ボーリグ、最大 Ø 160 mm
配管用クランプ
- 2 1313 8500 | 配管用クランプ、ボーリグタイプ 9 4101 0080 用 | 管径：150.00 〜 600.00 mm
ドリルチャック
- 9 2902 0280 | 1 1/4" UNC メス -> M18x1.5 オス アダプタ
- 9 2902 0290 | 1 1/4" UNC メス -> Weldon 1 1/4" メス アダプタ
- 9 2902 0350 | 1 1/4" UNC メス -> Weldon 3/4" メス アダプタ
- 9 2902 0240 | R 1/2" からチャック用アダプタ（9 2911 0040 / 9 2911 0050 用）
- 9 2911 0040 | チャック：ドリル径 3〜16 mm 用
- 9 2911 0050 | チャック：ドリル径 1.5〜13 mm 用
ドリル延長
- 2 1315 7020 | 延長 | 機械側：1 1/4" UNC メス | ドリル側：R1/2" メス | 長さ：300.00 mm
- 2 1319 7020 | 延長 | 機械側：1 1/4" UNC メス | ドリル側：1 1/4" UNC オス | 長さ：100.00 mm
- 2 1318 7020 | 延長 | 機械側：1 1/4" UNC メス | ドリル側：1 1/4" UNC オス | 長さ：200.00 mm
- 2 1314 7020 | 延長 | 機械側：1 1/4" UNC メス | ドリル側：1 1/4" UNC オス | 長さ：300.00 mm
- 2 1316 7020 | 延長 | 機械側：1 1/4" UNC メス | ドリル側：1 1/4" UNC オス | 長さ：400.00 mm
- 2 1322 7020 | 延長 | 機械側：1 1/4" UNC メス | ドリル側：1 1/4" UNC オス | 長さ：500.00 mm
サービスユニット
- 9 2406 0260 | サービスユニット、携帯用、圧力調整器 3/4"
- 9 2406 0650 | サービスユニット、携帯用、防護ハウジング付、圧力調整器 3/4"
ホース等
- 9 3610 0430 | 空圧用圧力ホース ID 19 mm、長さ 2.5 m、ねじ込み式爪継手
- 9 2102 0020 | 爪継手、金属シール、ID 3/4"
その他のアクセサリ
- 5 8002 9100 | 10 l 給水タンク
- 2 1315 9500 | ツールセット
- 9 9910 0080 | 携帯ケース
- 9 9902 0120 | 清掃・保護用マルチオイル
