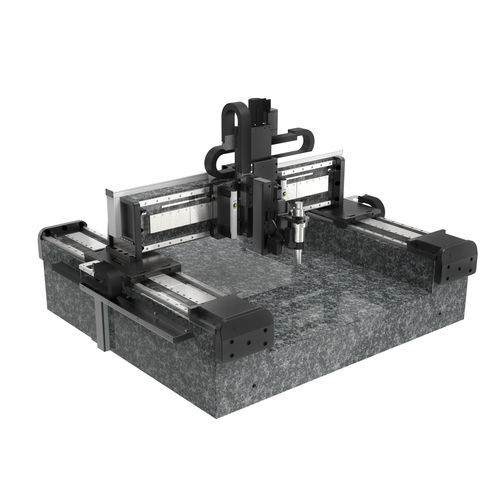

3軸配置システム 782498:001.26
XYZ軸リニア門型

3軸配置システム
3軸配置システム
3軸配置システム
3軸配置システム
3軸配置システム
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸, XYZ軸
構造
リニア, 門型
その他の特徴
ボールねじ, リニアモータ駆動, プロフィールレール上, サーボモータ

詳細

3次元オートメーション用XYZガントリー|XYリニアモータ、プロファイルレール|Zボールネジ、ACサーボ 高精度、ユニバーサルな3Dオーバーヘッドアプリケーション さまざまなアプリケーションの生産・検査工程に柔軟に対応する3軸位置決めシステムです。Z軸に搭載されたカスタマイズされた加工・測定ヘッドは、サンプルキャリアの上をオーバーヘッドで移動します。リニアダイレクトドライブLA250をベースに、高速・高加速度・高精度・高再現性を実現したシステムです。垂直方向の位置決めには、強力なACサーボモーターを搭載した高精度PLT165-ACリニアステージを使用し、その精密ボールねじを駆動します。 強力な自動化アプリケーションに最適化 - 700 x 700 x 200 mmの大移動量による高スループットの自動化アプリケーションに最適です。 - 最大1000mm/sの高速移動により、ダイナミックで高速なサンプル処理が可能 - 0.3μmまでの繰り返し精度による高精度な位置決め - 高い再現性と分解能を実現する卓越した安定性 オプションで拡張可能 - 顧客固有の生産設備や測定ヘッドに適応可能 - 生産現場での移動距離を最大2000mmまでカスタマイズ可能 - 安全カバーと異なるベースプレート - 拭き取り可能な耐薬品性表面 - 手動またはモーター駆動のZコントロール - クリーンルーム仕様 ISO 14644-1 (ご要望に応じてクラス1まで) - サンプルソフトを含む設定済みコントローラーですぐに使用可能

---

カタログ

この商品のカタログはありません。

Steinmeyer Mechatronik GmbHの全カタログを見る
