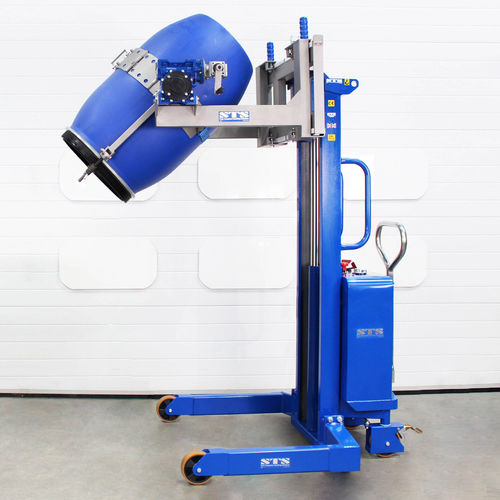

電動式ドラムリフター STE01-DRU01

バッテリー式手動式手回しクランク

概要
STE01-DRU01は、最大350 kgの公称作業荷重で、スチール、プラスチック、紙製ドラムの安全な揚重、搬送、制御された傾倒を行うために設計されたバッテリー駆動の電動ドラムローテーターです。自立式で可搬性があり、手作業の荷役を低減するため、低〜中負荷の工業生産環境に適しています。英国で製造・試験され、高い性能と安全基準を満たしています。

主な特徴

• バッテリー駆動の油圧システムによる押しボタン式電動リフトで、滑らかで再現性のある揚程を実現。
• 調整可能なセグメントを備えたステンレス製ユニバーサルバンドにより、幅広いドラム径（350–600 mm）に対応。
• 安全な保持のための調整可能なリムクランプシステム。標準的な200–220 Lスチールドラム用の固定バンド使用時は取り外し可能。
• 自己ロック式回転ギアボックス（最終比率120:1） — 手動回転ハンドルが標準、動力回転はオプション。
• アッカーマン式後輪操舵とパーキングブレーキにより、狭い生産エリアでの精密な位置決めと旋回が可能。
• オプション機器用のオンボード12 V電源（計量表示器、動力部品等）を装備可能。

用途 / 互換性
一般的な工業サイズのスチール、プラスチック、紙製ドラムに対応。ユニバーサルバンドとリムクランプの組合せで多くの50–220 Lドラムをカバーします。特殊用途や単一サイズの反復取扱いには、小径ドラム用インサートや固定径バンドを用意しています。

アップグレードとオプション

• GMP／クリーンルーム向けの振動研磨仕上げとクロムメッキ油圧ロッドを備えたステンレス鋼（AISI 304）仕様。
• デジタル表示付きロードセル内蔵の計量システム（オンボード12 V） — 精度 +/-0.1 kg。
• 二重マストのテレスコピックリフトオプション（テレスコピックモデルは最大約2700 mm）；標準は単一マストで約1500 mmの揚程。
• 動力回転（手動ハンドルの代わりに油圧モーターを使用）。
• 50–220 L用の柔軟パッドを備えた油圧ラムによる動力クランプ。
• 24 V駆動輪と電動チラーによる駆動キット（平坦で均一な床面での移動用）。
• 200–220 Lドラムの迅速な固定用固定径バンド。
• 50 L未満のドラムを安全に扱うための小径ドラムインサート。

製品のハイライト

• 手作業による揚げ・転倒作業を削減し、作業者の安全性を向上。
• 電動リフトとオプションの動力機能により作業効率を向上。
• 多様なドラム形式と揚程シナリオに対応する高い調整性（パレットリフト機能を含む）。
• モジュラーアップグレードにより保守性が低く、長寿命を想定して設計。

仕様
定格荷重（SWL）：350 kg
ユニバーサルバンド径：350–600 mmのドラムに対応
傾倒クリアランス：下向き15°で1500 mm；下向き30°で1400 mm
ストラドル脚幅：内側850 mm；外側1080 mm

技術仕様

• 型式 / 呼称：STE01-DRU01 (Universal Drum Rotator - Electric)
• 定格荷重（SWL）：350 kg
• ユニバーサルバンド径範囲：350–600 mm
• 対応ドラムサイズ（ユニバーサル + リムクランプ）：50–220 L
• 傾倒クリアランス：1500 mm @ 15°下向き；1400 mm @ 30°下向き
• ストラドル脚内幅：850 mm；外幅：1080 mm
• ギアボックス：自己ロック式回転ギアボックス、最終比率120:1
• 車輪：アッカーマン式後輪操舵；車輪径160 mm（精密ベアリング2個）
• 動力：バッテリー駆動油圧リフト（オプション用オンボード12 V）
• 利用可能なアップグレード：ステンレス（304）、計量システム（+/-0.1 kg）、テレスコピックリフト（最大約2700 mm）、動力回転、動力クランプ、動力駆動、固定バンド、小径ドラムインサート
