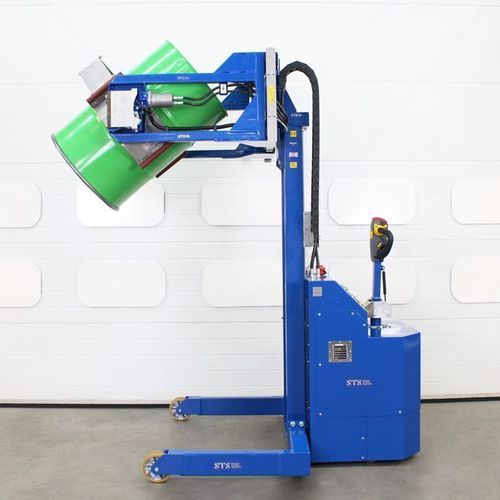

ドラム缶傾斜ステーション STE05-RRH01

電動・油圧ハイドロニューマチック式電動式

概要
この電動ドラムチッパーは電動モデル（STE05-RRH01）または気動式でATEX適合が可能なモデル（STP05-RRH01-Ex）で提供されます。リフト、クランプ、回転、駆動を駆動して手作業を削減し、処理能力を向上させます。鋼製、プラスチック、ファイバードラムの50〜220リットルを処理でき、クリーンルーム/GMP用途向けにステンレス製での供給が可能です。

主な特長

• 電動版：24V車載バッテリーバンク、2×100 Ahバッテリー、外部230Vスマート充電器。
• 気動式ATEX版：エアラインから駆動される空気圧-油圧機構（最小400 L/min、最適760 L/min@6 bar）。
• 駆動式リフト、駆動式クランプ、駆動式回転（最大180°）、駆動式走行（Exモデルは気動式走行）。
• クランプ用フレキシブルパッド（RRH01）はドラム形状に適応し、パレット角からの吊り上げを可能にします。
• 後部ティラー操舵、アンチトラップスイッチ、クランプ圧力計、バッテリー状態表示（電動）および非常停止を装備。
• オプション：ステンレス構造、計量システム、伸縮リフト、ATEX向け帯電防止仕様。

製品詳細

• 使用荷重（SWL）：300 kg
• 機能：リフト、クランプ、回転、走行の電動化
• 電動仕様：車載2×100 Ahバッテリー、電動油圧ポンプ、700 W DC駆動モーター、230 V外部スマート充電器
• 気動/ATEX仕様：空気供給最小400 L/min、最適760 L/min@6 bar（13 mmホース）；気動駆動速度最大0.45 m/s
• 操作：シリコンブートボタン、非常停止、取り外し可能キー。Exモデルは気動式操作。
• 標準揚程：1500 mm — 伸縮オプションで2800 mm超対応可（要問合せ）
• 傾倒クリアランス（205 L）：電動 約1500 mm@15° / 約1400 mm@30°；気動 約1470 mm@15° / 約1400 mm@30°
• ドラム互換性：50–220 L（直径約280–610 mm）の鋼・プラ・ファイバー製ドラム；一部のLリングプラドラムはINS02アタッチメントが必要
• クランプ：圧力計付油圧定張力クランプヘッド（ハンズオフ操作）
• 回転：最大180°の反転が可能なギアボックス駆動
• 構造：標準は軟鋼；クリーン/GMP向けに304ステンレスオプションあり
• 車輪：前輪固定160 mm×2（PUタイヤ）、後輪操舵160 mm×2；Ex用導電性タイヤあり
• 騒音：< 76 dBA
• 適合：CE / UKCA；ExモデルはATEX / UKEX（ゾーン1,2,21,22）

アップグレード & オプション

• 304ステンレス製構造および振動研磨によるクリーン/GMP対応
• ロードセル内蔵の計量システム（デジタル表示、精度±0.1 kg）をバッテリー駆動で統合可能
• 伸縮式リフト仕様およびデュアルマストオプションで更なる傾倒クリアランスを提供
• 現場統合向けの代替レッグ／アウトリガー寸法
• フルATEXパッケージ：帯電防止ホイール・ガード、接地チェーン、導電性タイヤ、Ex書類

技術仕様

• モデル（電動）：STE05-RRH01
• モデル（気動 ATEX）：STP05-RRH01-Ex
• SWL：300 kg
• 駆動モーター（電動）：700 W DC
• システム電圧（電動）：24 V
• バッテリー（電動）：2×100 Ah 車載
• 充電器（電動）：230 V 外部スマート充電器
• 空気供給（ATEX）：最小400 L/min、最適760 L/min@6 bar、13 mmホース
• 標準揚程：1500 mm
• 傾倒クリアランス（205 L）：電動 約1500 mm@15° / 約1400 mm@30°
• ドラム容量：50–220 L（直径約280–610 mm）
• 最大取扱ドラム高さ：最大1000 mm
• 回転：最大180°反転
• 構造：標準軟鋼；304ステンレスオプション
• 仕上げ：プライマーおよびポリエステル粉体塗装（標準 RAL 5010）
• 保護：耐衝撃性ポリカーボネート（Ex用は帯電防止）
• 脚部寸法：内側跨幅850 mm；外側幅1080 mm（カスタマイズ可）
• 車輪：前2固定160 mm；後2舵取160 mm；Ex用導電性タイヤ
• 騒音：< 76 dBA
• 適合：CE / UKCA；ExモデルはATEX / UKEX対応
