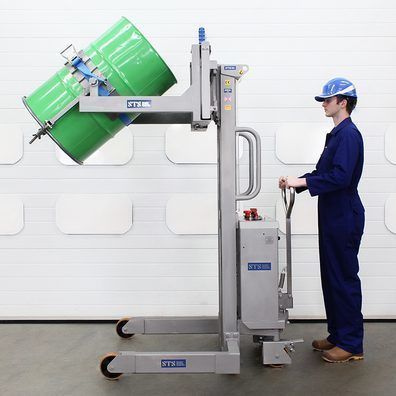

空圧式ドラムリフター STP01-DRU01-SS-Ex

圧縮空気回転式ステンレス製

製品概要 食品・製薬工場やその他のクリーンエリア向けに設計された、ATEXおよびUKEX適合のステンレス製ドラムティッパー／ローテーターです。エアライン接続により昇降を行う空気式駆動。ゾーン1、2、21、22の危険区域での使用に対応します。

主な製品特長

• 空気動力機能：エア接続で駆動される空気-油圧ポンプが油を油圧リフティングシステムに供給します。ゾーン指定のATEX/UKEXエリアに適した低メンテナンス設計。作業効率を高めるために、クランプ、回転、走行の空気-油圧駆動オプションがあります。
• ユニバーサルドラムバンド（DRU01）：モジュラーのセグメント式バンドにより、鋼製・樹脂・紙製ドラムに対応。2本のピンを外して直径調整が可能。標準対応容量50～220リットル。200–220リットル用固定径バンド（FB）オプションあり。
• ステンレス製構造：リフティングシャーシと筐体はSUS304相当のステンレス製。精密ベアリング等もステンレス製で密封部品を使用。リフトラムおよび回転用ウォームギアボックスはステンレス製ハウジング内に配置。GMP／クリーン環境に適した機械研磨またはアクアブラスト仕上げ。
• 自己ロック機構のギアボックス：手動回転モデルは自己ロック式ウォームギア（一次・二次ウォーム＋90°ベベル段）で120:1の減速比を備え、自己回転を防止。ハンドルは輸送時に折畳可能。大量投入向けに油圧駆動回転オプションあり。
• 後輪の操舵制御：チラー操作で後輪を同時に操舵し、狭い場所での小回りを実現。アンチスタティックPUタイヤと精密ベアリングにより転がり抵抗を低減。
• ドラム適合性と固定：調整式バンドは50–220 L（直径350–610 mm）のドラムに対応。350 mm未満のドラムは小径ドラム用インサート（INS01オプション）で対応可能。MAUSERドラムとの適合性確認済み。トップリムクランプ標準装備で滑りを防止。

オプション

• ゾーン1、2、21、22対応のATEX / UKEXオプション
• 50–220 L用の弾力パッドを備えた電動ドラムクランプ
• 後部パネルまたは前面から操作可能な油圧式電動回転
• 遠距離移送用の空気式走行システム
• 昇降高さのテレスコピック/可変設定（単柱最大1500 mm、テレスコピック最大2700 mm）
• 既存機器に合わせた脚寸法のカスタム対応
• 200–220 L用の固定サイズオーバーセンターバンド（鋼・プラ用）
• デジタル表示のロードセル式計量システム（プロセス中の計量）
• 50 Lまで対応する極小ドラムインサート（INS01）

仕様 / 技術データ

• 型式：STP01-DRU01-SS-Ex
• 定格荷重（SWL）：350 kg
• 機能：昇降（動力）、手動回転、手動押引
• 動力：空気式 – 最低 400 L/min、推奨 760 L/min（6 bar、13 mm エアホース）
• 操作：シリコーン保護スイッチおよび非常停止
• 昇降高さ：1400 mm
• 傾倒クリアランス：15°で1400 mm、30°で1325 mm（205 L ドラム時）
• ドラム適合：鋼製およびプラスチックドラム、50–220 L（MAUSER ドラム含む）
• バンド構成：セグメント式調整／汎用バンド、50 mmステンレス製ラチェットおよびポリエステルストラップ
• 追加固定：トップリムクランプ標準装備
• 回転ギアボックス：ウォーム（スクリュー）ギア、自己ロック式 120:1、手動ハンドル
• 構造材：ステンレス鋼 304 相当
• 仕上げ：アクアブラストおよび振動研磨による滑らかな仕上げ
• ガード：アンチスタティック／耐破損性ポリカーボネート製透明ガード
• 脚寸法：内側ストラドル幅 850 mm、外側全幅 1080 mm
• 前輪：固定式 160 mm ×2、アルミセンタ、アンチスタティックPUタイヤ、精密ベアリング
• 後輪：操舵式 160 mm ×2、アルミセンタ、アンチスタティックPUタイヤ、精密ベアリング
• 騒音：<76 dBA
• 適合：CE / UKCA； ATEX / UKEX（ゾーン1、2、21、22）
