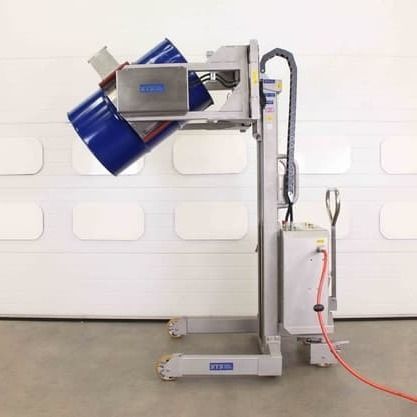

電動ドラムリフター STP01-RRH01-SS-Ex

空圧式電動・油圧手回しクランク

製品概要
衛生管理が求められる産業環境向けに設計されたステンレス製の電動ドラムティッパー。50〜220 Lのスチール、プラスチック、ファイバーボード製ドラムの揚重、クランプ、反転に対応します。バッテリー駆動の電動（電動油圧）または空気駆動（気動式）で提供され、気動式はゾーン1、2、21、22向けのATEX / UKEX認証が可能です。

主な特長

• クランプ駆動、昇降駆動、回転駆動によりハンズオフでのドラム取り扱いと短いサイクルタイムを実現。
• 圧力計付き常時張力型油圧クランプヘッドによりクランプ力を監視可能。
• 必須の安全機能を備えたリフト回路（非常停止、着脱式キー、ラムの破裂防止バルブ装備）。
• ギアボックス駆動によりドラムを180°完全反転して工程容器へ排出可能。
• クランプパッドは直径280〜610 mm、高さ最大1000 mmに対応し、パレット角からの取り出しに対応する構成やL-ring樹脂ドラム用INS02アタッチメントを用意。
• 304グレードのステンレス製構造、ウォーターブラストおよび振動研磨仕上げで洗浄性・衛生性を確保。
• Ackermann方式後輪操舵、操作員制御のパーキングブレーキ、ポリカーボネート製破損防止ガード（Ex仕様は帯電防止仕様）。
• 電動モデル：搭載80 Ahバッテリー×2、統合型230 Vスマート充電器；気動モデル：圧縮空気供給が必要（ATEXオプションあり）。

オプション

• 気動油圧バリアント向けATEX / UKEX認証（ゾーン1、2、21、22）。
• 長距離移動用パワードドライブチラー。
• テレスコピック／可変リフト（シングルマスト約1500 mm、テレスコピックで最大約2700 mm）。
• 機械組込用や狭通路用の可変脚寸法。
• 固定表示付きロードセル式計量システムによる作業中計量。

技術データ / 仕様

• モデル例：STE01-RRH01-SS（Electric）および STP01-RRH01-SS-Ex（Pneumatic ATEX/UKEX）。
• 定格作業荷重（SWL）：300 kg。
• 機能：昇降駆動、クランプ駆動、回転駆動、手動押引。
• 電動仕様：搭載80 Ahバッテリー×2が電動油圧ポンプを駆動；230 Vスマート充電器内蔵。
• 気動（ATEX仕様）：空気駆動 — 最小400 L/min、推奨760 L/min（6 bar、13 mmホース使用時）。
• 操作系：シリコンブーツ付ボタン、非常停止、着脱式キー、バッテリー状態計（電動）、クランプ圧力計。
• 昇降ストローク：1515 mm。
• 傾倒クリアランス：15°で1415 mm / 30°で1338 mm（205 Lドラムで計測）。
• ドラム適合性：鋼製・プラスチック・ファイバーボード製ドラム50–220 L（MAUSER含む）；L-ring樹脂ドラムはINS02が必要。
• クランプヘッド：圧力計付き常時張力型油圧ヘッドでハンズオフ搬送。
• 回転機構：ギアボックス駆動で180°完全反転。
• 構造：ステンレス鋼304。
• 脚寸法：内側ストラドル幅850 mm；全外幅1080 mm。
• 車輪：前輪—固定160 mm×2；後輪—操舵160 mm×2（材質はモデル／Ex仕様により変動、ATEXでは導電性タイヤ）。
• 騒音：<76 dBA。
• 適合性：CE / UKCA。気動モデルはATEX / UKEX対応可；Exユニットには適合宣言を提供。
