手動式傾斜ステーション STM01-DRU01

ドラム缶昇降式回転

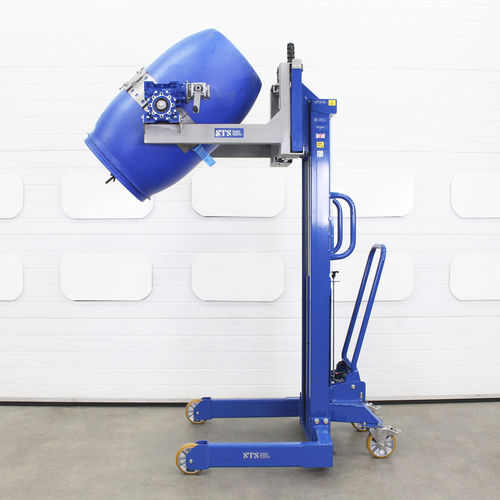

概要 手動ドラムローテーター（型式 STM01-DRU01）は、低負荷作業でのドラムの持ち上げ、回転、傾倒（デカント）を安全かつ人間工学的に行うための装置です。持ち上げは手動油圧ポンプで行い、回転は自己ロック式ギアボックスで制御されます。規定の直径・容量範囲内の鋼製、プラスチック、ファイバーボード製ドラムに適しています。

主な機能

• 手動油圧リフト：後部ハンドルに装着された2基の手動油圧ポンプで低負荷の持ち上げを実現；安全な下降のための制御レバー付き。
• ユニバーサルバンド：φ350–600 mmに調整可能なモジュラー式で、全周接触と確実な把持を実現。
• 調整可能なリムクランプ：ドラム上端に取り付けて滑りを防止、特に滑りやすいプラスチックドラムに有効；固定ピンで迅速に調整可能。
• 自己ロック式ギアボックス：ハンドル解放時の不意の回転を防ぐ堅牢な自己ロック機構；比率120:1で重いドラムの回転を容易にする。
• ドラム互換性：ユニバーサルバンド使用時に50–220 Lの鋼、プラスチック、ファイバーボード製ドラムに対応。
• ATEX / Exオプション：帯電防止ホイール、接地チェーン、関連文書を含むATEX / UKEX認証仕様の提供が可能。

使用上の注意

• 手動ポンプによる低負荷かつ断続的なデカント用途向けに設計されています。1日あたり約5–10本以上のドラムを扱う場合は、作業者の負担軽減とサイクル速度向上のため電動または空圧式モデルの検討を推奨します。
• 回転ハンドルは未使用時に折り畳めるため、引っ掛かりを防止；持ち上げや回転前にバンドの締め付けとクランプの係止を確認してください。

アップグレードとオプション

• ATEX / UKEX認証版（帯電防止ホイール/ガード、接地チェーン、書類一式）。
• クリーンルーム/GMP環境向けの304ステンレス製構造；ニッケル/クロムめっきロッドおよびゴム製ブーツ付きカバー付きポンプ。
• 充電式NiMHバッテリー駆動のデジタル表示付きロードセル式計量システム（精度 ±0.1 kg）。
• 200–220 L大型ドラム用の固定径バンドオプション（ゴムパッド、固定が速い）。
• 50 L未満用の小型ドラムインサート（ユニバーサルバンドに2本のロックピンで装着）。
• 設備への組み込みに対応した脚部寸法のカスタム対応。

仕様

• 型式：STM01-DRU01
• 定格荷重（SWL）：350 kg
• ユニバーサルバンド径範囲：350–600 mm
• 処理可能ドラム容量（ユニバーサルバンド）：50–220 L
• 傾倒クリアランス：1500 mm @ 15°；1400 mm @ 30°
• 回転ギア比：120:1（自己ロック）
• リフトポンプ数：最大高さまで約80ポンプ操作
• 脚間幅：内側850 mm；外側1080 mm
