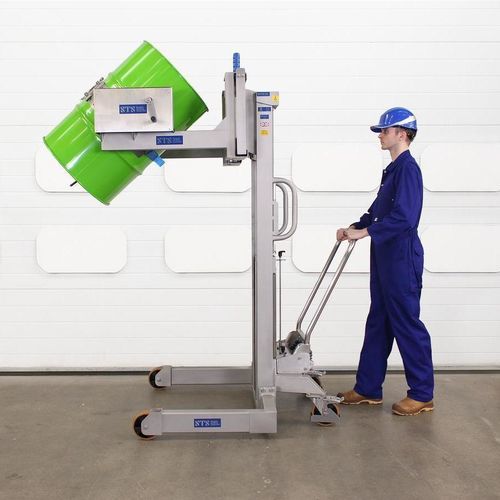

手動式ドラムリフター STM01-DRU01-SS

手回しクランク手回しクランク回転式

概要
このINOX手動油圧ドラム回転機は、作業者がさまざまなサイズのドラムを人間工学的に持ち上げ、内容物を安全にデカント（注出）するための装置です。SUS304製で振動研磨による衛生的な仕上げのため、食品・医薬品・一般産業環境での使用に適しています。

主な機能

• 手動ポンプ：昇降用にリアハンドルに取り付けられた2基の手動油圧ハンドポンプを装備。降下は制御可能なバルブで行う設計。荷扱いのガイドラインに準拠するよう設計。
• ユニバーサルバンド：50 mmステンレス製ラチェットとポリエステル製ベルトを備えた分割式調整バンド。直径350 mm〜600 mmに調整可能。
• 調整式リムクランプ：素早く装着できるリムクランプがドラムの上縁を保持し、滑りを防止（プラスチックドラムで特に有効）。固定ピンにより調整。
• 堅牢なギアボックス：120:1比の自己保持式ウォームギア（スクリューギア）と手動ハンドルを採用。ハンドルを放すと回転が保持される。
• ドラム適合性：スチール、プラスチック、ファイバー製ドラムの50〜220リットル（MAUSERドラムを含む）に対応。
• ATEX対応：ゾーン1、2、21、22向けにATEX/UKEX認証仕様での供給が可能。帯電防止ホイール、保護カバー、接地チェーン、関連文書を提供。
• 構造と仕上げ：SUS304製シャーシ。ニッケル/クロムメッキの昇降ラム。アルミ製ハンドポンプアセンブリはステンレスで覆装。振動研磨仕上げで衛生的な表面。
• 車輪：前輪固定160 mm×2、後輪舵取り式160 mm×2（ナイロンセンター、ポリウレタンタイヤ、精密ベアリング）。
• 低メンテナンスで長寿命：通常使用で20年以上の耐用年数を想定した設計。

用途 / 利点

• 食品、医薬、一般産業プロセスにおけるドラムの人間工学的な持ち上げとデカント作業。
• 幅広いドラム種・サイズに対する確実な保持により、滑りや内容物の流出リスクを低減。
• 組み込み秤量システム、固定径バンド、小型ドラム用インサート、ATEX認証などのオプションで工程要件に対応可能。

仕様（概要）
定格使用荷重 (SWL)：350 kg
機能：手動での昇降、手動回転、手動押引き
手動ハンドポンプ：昇降用の手動油圧ハンドポンプ；制御可能な降下バルブで降下；手動回転・移動
昇降高さ：1400 mm
傾倒クリアランス：15°で1400 mm / 30°で1325 mm（205 Lドラム時）
ドラム適合性：スチール、プラスチック、ファイバー製ドラム 50–220 L（MAUSER含む）
バンド構成：50 mmステンレスラチェットとポリエステルベルトを用いた分割式調整ユニバーサルバンド
回転ギアボックス：120:1、自己保持式ウォームギア、手動ハンドル
構造：SUS304製シャーシ；ニッケル/クロムめっき昇降ラム；亜鉛めっき昇降チェーン；アルミ製ポンプ覆い
金属処理：振動研磨されたステンレス部品による滑らかで清浄な仕上げ
保護：ポリカーボネート製の破砕防止透明ガード（Exモデルは帯電防止仕様あり）
脚寸法：内側跨ぎ幅 850 mm、全外幅 1080 mm
前輪：固定160 mm×2、ナイロンセンター、ポリウレタンタイヤ、精密ベアリング
後輪：舵取り式160 mm×2、ナイロンセンター、ポリウレタンタイヤ、精密ベアリング
適合規格：CE / UKCA（ExモデルはATEX / UKEX対応可能）

技術仕様

• 型番：STM01-DRU01-SS（製品型式を参照）
• 定格使用荷重 (SWL)：350 kg
• 昇降高さ：1400 mm
• 傾倒クリアランス：1400 mm @ 15° / 1325 mm @ 30°（205 Lドラムの場合）
• 取扱ドラム寸法：50–220 L（スチール、プラスチック、ファイバー；MAUSER含む）
• バンド直径範囲（ユニバーサル）：350–600 mm（分割式、調整可能）
• バンド機構：50 mmステンレスラチェット＋ポリエステルベルト
• 回転ギア比：120:1（ウォーム、自己保持式）
• ポンプ種類：制御可能な降下バルブ付き手動油圧ハンドポンプ
• 材料：SUS304製シャーシ；ニッケル/クロムめっき昇降ラム；亜鉛めっき昇降チェーン；アルミ製ポンプ覆い
• 仕上げ：衛生的な表面のための振動研磨ステンレス仕上げ
• 保護：ポリカーボネート製破砕防止ガード（Exモデル用の帯電防止オプションあり）
• 車輪仕様：160 mm、ナイロンセンター、ポリウレタンタイヤ、精密ベアリング（前輪固定、後輪舵取り式）
• 脚寸法：内側跨ぎ幅 850 mm；全幅 1080 mm
• オプション：ATEX/UKEX構成（ゾーン1,2,21,22）；組み込みロードセル式秤量システム（精度 ±0.1 kg）；脚寸法の代替；大径用固定バンド；50 L未満用小型ドラムインサート
• 提供文書：技術図面、ドラム適合性文書、取扱説明書（PDF提供）
• 適合 / 認証：CE / UKCA；ExモデルはATEX/UKEX対応可能
