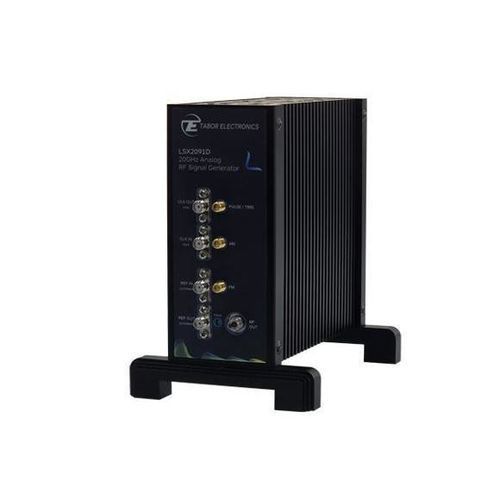

信号発電機 LSX2091D

マイクロ波RF単一階層

概要
Lucid-Xは小型モジュール式のマイクロ波信号発生器ファミリで、Desktop、PXIeモジュール、ベンチトップ、ラックマウント、ポータブルなど複数のフォームファクタで提供されます。低位相雑音と高いスペクトル純度を目的に設計され、変調、迅速なコヒーレント周波数切替、およびシステム統合向けの柔軟なインターフェースをサポートします。

主要機能

• 高速切替 <10 μs（超高速オプション）
• コヒーレント周波数切替
• AM、FM、PM、Sweep、Pulse変調対応
• 位相雑音例：-148 dBc/Hz @100 MHz（10 kHzオフセット）、-133 dBc/Hz @1 GHz、-114 dBc/Hz @10 GHz
• 統合インターフェース：LAN、USB、SPI

信号の純度と整合性
Lucid-Xファミリはマイクロ波帯で非常に低い位相雑音を提供し、局発、相互変調歪み測定、高性能DAC/ADCのクロッキング等、高い信号純度を要求する用途に適しています。典型的なスペクトル性能：高調波約 -50 dBc、非高調波約 -90 dBc。

アナログおよびパルス変調
本器はAM、FM、PM、Sweepなどの内蔵アナログ変調をサポートします。代表的な変調性能：FM 最大偏差10 MHz、レート最大1 MHz；AM 線形深さ最大90％、レート最大100 kHz；PM ピーク偏差最大360°；パルス変調は高いオン/オフ比（typ. 約70 dB）と立ち上がり/立ち下がり時間 <15 nsを実現。パターンおよびパルスモードはレーダー、EW、通信信号の現実的なシミュレーションを可能にします。

高速周波数切替
超高速切替（10 μsオプション）は自動試験での死時間を短縮し、周波数ホッピングやパルス間シナリオ（例：周波数ホッピングレーダー、セキュア無線）のシミュレーションを可能にします。高速コヒーレント切替は製造でのスループットを向上させ、精度を損なうことなく高度な試験シーケンスを実行できます。

制御とプログラミング
業界標準のSCPI/VISAコマンドとLANまたはUSBによるリモート制御をサポートします。Python、MATLAB、C#/C++、NIツール（LabVIEW）での統合が容易です。ローカルまたはネットワーク上のGUI制御用に仮想フロントパネルが提供されます。

用途

• レーダー用 STALO / LO ソース
• 電子戦（EW）脅威のシミュレーション
• 量子制御（位相コヒーレントな同期マルチチャネル構成）
• RF・マイクロ波試験台、迅速切替を用いた量産試験

仕様 / 技術仕様

• モデル：LSX2091D（20 GHz 単一チャネル マイクロ波信号発生モジュール）
• 周波数：モデル固有 20 GHz（Lucid-Xファミリは一部モデルで最大40 GHzをサポート）
• 切替時間：<10 μs（超高速切替オプションあり）
• 位相雑音例：-148 dBc/Hz @100 MHz（10 kHzオフセット）、-133 dBc/Hz @1 GHz（10 kHzオフセット）、-114 dBc/Hz @10 GHz
• 高調波：約 -50 dBc；非高調波：約 -90 dBc
• FM：最大偏差10 MHz；レート最大1 MHz
• AM：線形深さ最大90％；レート最大100 kHz
• PM：ピーク偏差最大360°
• パルス変調：オン/オフ比 typ. 約70 dB；立ち上がり/立ち下がり時間 <15 ns
• 対応変調：AM、FM、PM、Sweep、Pulse、Pattern
• インターフェース：LAN、USB、SPI
• 制御：SCPI/VISA；Python、MATLAB、C#/C++、LabVIEW対応；仮想フロントパネル同梱
• フォームファクタ：Desktop、PXIeモジュール、ベンチトップ、ラック、ポータブル
