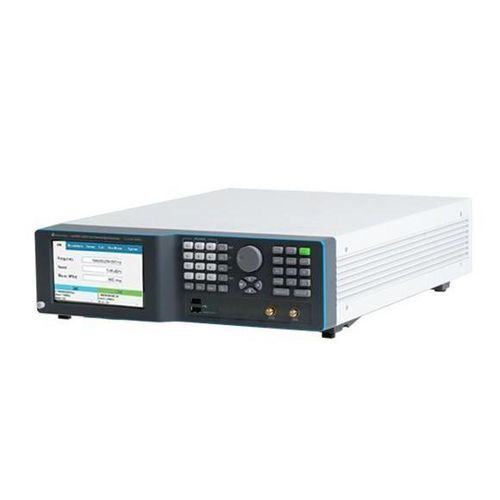

信号発電機 LSX4092B

マイクロ波RFダブルチャンネル式

概要
Lucid-X（LSX）ファミリーは、複数のフォームファクタ（ベンチトップ、デスクトップ、PXIeモジュール、ラックマウント、ポータブル）で提供される小型モジュール式のマイクロ波信号発生器シリーズです。最大40 GHzまでの低位相雑音を実現し、コヒーレントなマルチチャネル動作や高度なアナログ／パルス変調機能をサポートします。

主な特長

• 周波数帯域：最大40 GHz（Lucid-Xファミリー）
• デュアルチャネル ベンチトップ構成（LSX4092B）
• 高速周波数切替：<10 μs（ウルトラファストオプションあり）
• 位相コヒーレントなマルチチャネル用途向けのコヒーレント周波数切替
• アナログ変調：AM、FM、PM、スイープ、パルス変調
• 位相雑音（典型値）：-148 dBc/Hz @100 MHz（10 kHzオフセット）；-133 dBc/Hz @1 GHz（10 kHzオフセット）；-114 dBc/Hz @10 GHz（10 kHzオフセット）
• 高調波：通常 -50 dBc；非高調波スプリアス：通常 -90 dBc
• パルス変調のオン/オフ比：通常約70 dB；立ち上がり/立ち下がり時間 <15 ns
• インターフェース：LAN、USB、SPI
• 制御＆プログラミング：SCPI/VISA；Python、MATLAB、C#/C++、LabVIEWでサポート；バーチャルフロントパネル付属

詳細機能
信号の整合性と純度
Lucid-Xファミリーは、40 GHz帯域全体で高いスペクトル純度を提供します。10 kHzオフセットでの典型的な位相雑音例：-148 dBc/Hz（100 MHz）、-133 dBc/Hz（1 GHz）、-114 dBc/Hz（10 GHz）。高調波およびスプリアス性能により、局部発振器（LO）、ADC/DACのクロッキング、相互変調試験などの精密RF用途に適しています。

高速周波数切替
マイクロ秒レンジまでの超高速周波数切替により、自動試験シーケンスのデッドタイムを最小化し、レーダー、EW、セキュア通信で用いられる周波数ホッピング波形の実動作に近いシミュレーションを可能にします。

アナログおよびパルス変調
FM（最大偏差最大10 MHz、レート最大1 MHz）、AM（線形深度最大90％、レート最大100 kHz）、PM（ピーク偏差最大360°）など広範なアナログ変調をサポートします。パルス変調は高いオン/オフ比（約70 dB）と非常に速い立ち上がり/立ち下がり（<15 ns）を提供します。スイープおよびパターン/パルスモードにより複雑な信号生成シナリオに対応します。

制御とプログラミング
システム統合と自動化を想定して設計されており、Lucid-XはSCPIをVISA経由で実装しています。LANまたはUSBによるリモート制御をサポートし、Python、MATLAB、C#/C++、NI LabVIEWとの統合が可能です。バーチャルフロントパネルによりローカルおよびネットワーク上のGUI制御が行えます。

注文情報
モデル：LSX4092B — 40 GHz デュアルチャネル マイクロ波ベンチトップ信号発生器
オプション（概要）：

• MOD — 変調パッケージ（AM、FM、PM）
• LP — 低出力オプション（-70 dBm） （フォームファクタにより提供可否が異なる）
• ELP1 / ELP2 — 拡張低出力レンジ（チャネル単位 / 2チャネル）
• EPR1 / EPR2 — 拡張出力レンジ（チャネル単位 / 2チャネル） -130 dBm～+27 dBm
• PLS — パルス変調オプション
• PAT — パターン変調オプション
• FS — 高速切替（100 μs）オプション
• UFS — 超高速切替（10 μs）オプション（特定のフォームファクタで利用可）
• BAT / BAT2 / CHA — ポータブルモデル用バッテリおよび充電器オプション
• W-RACK — ラックマウントキット
• WE — 保証延長（1年）

アクセサリ（例）

• 19インチ シングルラックマウントキット（W-Rack）
• プロフェッショナルキャリーケース / ケースキット

技術仕様

• モデル：LSX4092B（40 GHz デュアルチャネル マイクロ波ベンチトップ信号発生器）
• 最大周波数：最大 40 GHz
• チャネル：デュアル（2チャネル、コヒーレント）
• 位相雑音（典型、10 kHzオフセット）：-148 dBc/Hz @100 MHz；-133 dBc/Hz @1 GHz；-114 dBc/Hz @10 GHz
• 高調波：典型 -50 dBc
• 非高調波スプリアス：典型 -90 dBc
• 高速切替：<10 μs 対応；注文オプションに FS（100 μs）および UFS（10 μs）あり
• FM：最大偏差最大10 MHz；レート最大1 MHz
• AM：線形深度最大90％；レート最大100 kHz
• PM：ピーク偏差最大360°
• パルス変調：オン/オフ比 約70 dB；立ち上がり/立ち下がり時間 <15 ns
• インターフェース：LAN、USB、SPI
• リモート制御：VISA上のSCPI；Python、MATLAB、C#/C++、LabVIEWをサポート
• フォームファクタ：Benchtop、Desktop、Rackmount、PXIeモジュール、Portable
• 典型的な用途：局部発振器（STALO）、レーダーテスト、EW、DAC/ADCクロッキング、ビームフォーミング、コヒーレントなマルチチャネル試験構成
