概要
Lucid-X (LSX) は、複数のフォームファクタ（Desktop、PXIeモジュール、Benchtop、Rackmount、Portable）で提供される小型モジュラーのマイクロ波信号発生器ファミリです。低位相雑音と高いスペクトル純度を目的に設計され、最大40 GHzまでの周波数をサポートし、LO源、レーダー、電子戦（EW）、高精度DAC/ADCクロックなどの要求の厳しいRF/マイクロ波用途向けです。

主な特長

• 小型フットプリント、モジュラーアーキテクチャ（Desktop、PXIe、Benchtop、Rackmount、Portable）
• 周波数範囲：最大40 GHz（ファミリの能力）
• 高速周波数切替：10 μs（ウルトラ高速）；100 μsの高速切替オプションも対応
• コヒーレント周波数切替（位相整合のマルチチャネル/同期動作）
• アナログ変調：AM、FM、PM、スイープ、パルス変調
• パルス変調：高いON/OFF比（通常70 dB）、立ち上がり/立ち下がり時間 < 15 ns
• 統合インターフェース：LAN、USB、SPI
• 業界標準のSCPI/VISAによる制御・プログラミング対応；Python、MATLAB、C#/C++、NI LabVIEWをサポートし、仮想フロントパネルを含む

変調および信号生成機能

• 周波数変調（FM）：最大偏移量最大10 MHz、変調レート最大1 MHz
• 振幅変調（AM）：線形深度最大90%、レート最大100 kHz
• 位相変調（PM）：ピーク偏移最大360°
• パルス変調：高いON/OFF比（約70 dB）、非常に高速なエッジ時間（<15 ns）
• パターン変調および追加のデジタル/パルスパターン機能（オプションあり）

信号の整合性と純度

• 位相雑音の例（ファミリ典型値）：-148 dBc/Hz @100 MHz（10 kHzオフセット）、-133 dBc/Hz @1 GHz（10 kHzオフセット）、-114 dBc/Hz @10 GHz（10 kHzオフセット）
• 高調波：約 -50 dBc
• 非高調波スプリアス：約 -90 dBc

用途

• レーダー局発振器（STALO）およびレーダーテストシステム
• 電子戦（EW）シミュレーションおよび脅威エミュレーション
• 通信（アナログ通信試験、FM/AM/PM変調試験）
• DAC/ADC用精密LO/クロック、相互変調/歪み試験、ビームフォーミングおよび位相アレイ試験

注文概要（例）

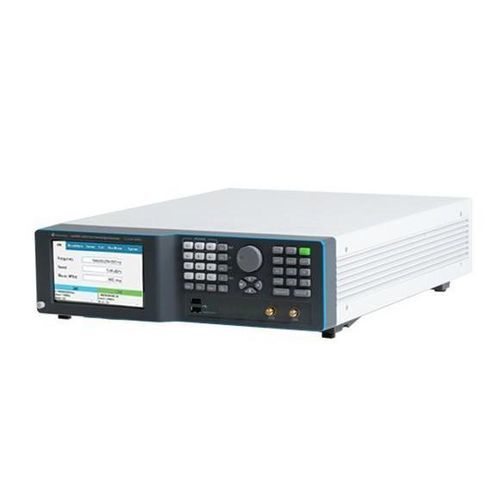

Model: LSX1492B — Description: 14GHz Dual Channel Microwave Benchtop Signal Generator
オプション（例）：MOD = 変調パッケージ（AM、FM、PM）；LP = 低出力オプション（-70 dBm）；PLS = パルス変調；PAT = パターン変調；FS = 高速切替（100 µs）；UFS = ウルトラ高速切替（10 µs）；BAT / BAT2 = 携帯用バッテリオプション；W-RACK = ラックマウントキット

備考

• 複数のプラットフォーム形状およびオプションパッケージは購入時に選択する必要があります（PXIe / Rackmount / Benchtop / Desktop / Portable の各バリアント）。
• ファミリの上位機は、同期されたマルチチャネル用途向けに位相コヒーレントなマルチチャネル構成を提供します。

仕様 / 技術データ

• モデル名：LSX1492B
• 製品タイプ：デュアルチャネル マイクロ波信号発生器（Benchtop）
• 周波数能力（ファミリ）：最大40 GHz（モデル依存）
• 位相雑音（例）：-148 dBc/Hz @100 MHz（10 kHzオフセット）；-133 dBc/Hz @1 GHz（10 kHzオフセット）；-114 dBc/Hz @10 GHz（10 kHzオフセット）
• 高調波：約 -50 dBc；非高調波スプリアス：約 -90 dBc
• 切替：ウルトラ高速切替オプション UFS = 10 μs；FS = 100 μs
• 変調：AM / FM / PM / Sweep / Pulse / Pattern；FM偏移最大10 MHz；AM深度最大90%；PMピーク偏移360°
• パルス変調性能：通常のON/OFF比70 dB；立ち上がり/立ち下がり時間 <15 ns
• インターフェース：LAN、USB、SPI；SCPI/VISA リモート制御対応
• プログラミング：Python、MATLAB、C#/C++、LabVIEW；仮想フロントパネル付属
• フォームファクタ：Desktop、Benchtop、PXIe、Rackmount、Portable
