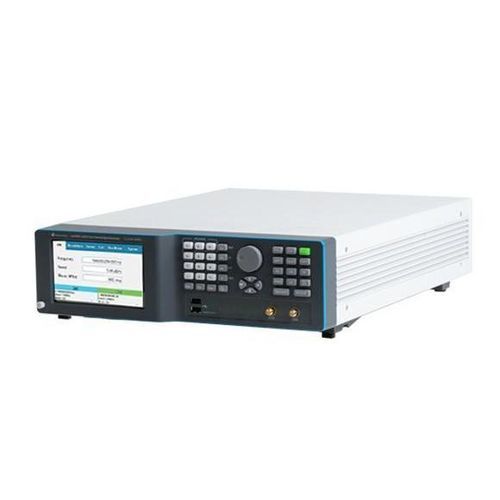

信号発電機 LSX2092B

マイクロ波RFダブルチャンネル式

概要
Lucid-Xは小型モジュール式のマイクロ波信号発生器ファミリで、Desktop、PXIeモジュール、ベンチトップ、ラックマウント、ポータブルなど複数のフォームファクタを提供します。低位相雑音と高いスペクトル純度を目的に設計され、ファミリは最大40 GHzまでをカバーします。LSX2092Bは20 GHzのデュアルチャネルベンチトップ構成です。

主な特長

• フォームファクタ：Desktop、PXIeモジュール、ベンチトップ、ラックマウント、ポータブル
• デュアルチャネルベンチトップモデル（LSX2092B）
• 高速スイッチング：最大10 μsの超高速スイッチング
• コヒーレント周波数スイッチング（位相コヒーレントなマルチチャネル動作）
• 変調：AM、FM、PM、スイープ、パルス；パターン変調に対応
• デジタル/アナログインターフェース：LAN、USB、SPI（内蔵）
• リモート制御・プログラミング：業界標準のSCPI/VISA対応。Python、MATLAB、C#/C++、LabVIEW、仮想フロントパネルをサポート

信号の整合性と純度
Lucid-Xファミリは非常に低い位相雑音と優れたスペクトル純度を提供し、厳しいRF/MW用途に対応します。代表的な特性（典型値）：

• 位相雑音（10 kHzオフセット）：-148 dBc/Hz @ 100 MHz
• 位相雑音（10 kHzオフセット）：-133 dBc/Hz @ 1 GHz
• 位相雑音（10 kHzオフセット）：-114 dBc/Hz @ 10 GHz
• 高調波（典型）：-50 dBc
• 非高調波スプリアス（典型）：-90 dBc

変調およびパルス性能

• FM：最大偏差10 MHz、変調レート最大1 MHz
• AM：線形深度最大90％、変調レート最大100 kHz
• PM：ピーク偏差最大360°
• パルス変調：高いON/OFF比（典型70 dB）；立ち上がり/立下り時間 < 15 ns
• 複雑な信号生成のためにパターン/シーケンス（リスト）モードをサポート

制御とプログラミング
本機はSCPI/VISAアーキテクチャを実装し、シームレスな統合を実現します。LANおよびUSBによるリモート制御をサポートし、Python、MATLAB、C#/C++、NI LabVIEWのサンプル環境を提供します。ローカルまたはネットワーク経由のGUI制御用に仮想フロントパネルを同梱しています。

注文情報
Model | Description
LSX2092B | 20GHz Dual Channel Microwave Benchtop Signal Generator

オプション（概要）
Option | Description | Applicable Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm | D/P (included for some platforms B/R/X)
ELP1 | 1 channel extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
EPR2 | 2 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 | Optional replaceable batteries for portable models | P
CHA | External charger | P
LAN | USB Ethernet adapter | P
W-RACK | Rack-mount kit | B/R
WE | 1-year warranty extension (standard warranty 3 years) | X/R/B/D/P

適用例

• レーダーシステム向けローカルオシレータおよびSTALO
• 相互変調歪み（IM3）測定
• DAC/ADCのクロッキングおよびコヒーレントなマルチチャネル実験（量子、フェーズドアレイ）
• 電子戦、周波数ホッピングレーダー、及び安全通信のシミュレーション

技術仕様

• モデル: LSX2092B (20 GHz デュアルチャネル ベンチトップ)
• ファミリ: Lucid-X (LSX) モジュール式マイクロ波信号発生器
• 周波数範囲（ファミリ）: 最大40 GHz（モデル依存）；LSX2092B: 20 GHz
• チャネル数: 2（デュアルチャネル）
• 位相雑音（典型）: -148 dBc/Hz @100 MHz (10 kHz オフセット); -133 dBc/Hz @1 GHz (10 kHz オフセット); -114 dBc/Hz @10 GHz (10 kHz オフセット)
• 高調波: typ. -50 dBc; 非高調波スプリアス: typ. -90 dBc
• スイッチング: 超高速スイッチング 10 μs まで; 高速スイッチングオプション 100 μs
• 変調: AM, FM, PM, Sweep, Pulse; pattern と list モード
• FM: 最大10 MHz 偏差、レート最大1 MHz
• AM: 線形深度最大90%、レート最大100 kHz
• PM: ピーク偏差最大360°
• パルス変調: on/off 比 typ. 70 dB; 立ち上がり/立下り時間 < 15 ns
• インターフェース: LAN, USB, SPI; SCPI/VISA リモートコントロール
• プログラミング: Python, MATLAB, C#/C++, LabVIEW; 仮想フロントパネル付属
• 利用可能フォームファクタ: PXIe モジュール, Desktop, ベンチトップ, ラックマウント, ポータブル
• オプション: 拡張パワー/低出力レンジ、バッテリー、充電器（モデル依存）
