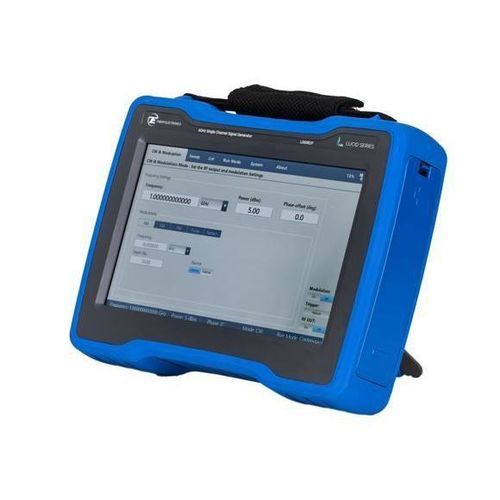

信号発電機 LSX8081P

マイクロ波RF単一階層

概要
Lucid-X LSX8081P は小型フットプリントのポータブルマイクロ波信号発生器で、低位相雑音と高いスペクトル純度を提供するよう設計されています。精密な RF ソースが必要な用途向けの 8 GHz シングルチャンネルのポータブルモデルで、Lucid‑X ファミリは Desktop、Benchtop、Rackmount、PXIe モジュールでも提供されています。

主な特長

• 高速スイッチング速度 <10 μs（超高速オプションあり）
• コヒーレントな周波数切替
• アナログ変調：AM、FM、PM、スイープおよびパルス変調
• 位相雑音例：-148 dBc/Hz @100 MHz（10 kHz オフセット）；-133 dBc/Hz @1 GHz（10 kHz オフセット）；-114 dBc/Hz @10 GHz（10 kHz オフセット）
• 高調波通常 <-50 dBc；非高調波通常 <-90 dBc
• 統合インターフェース：LAN、USB、SPI
• 業界標準の SCPI/VISA リモート制御；対応 API：Python、MATLAB、C#/C++、LabVIEW；仮想フロントパネル GUI を含む
• 対応フォームファクタ：PXIe、Rackmount、Benchtop、Desktop、Portable

信号の整合性と純度
LSX ファミリは非常に低い位相雑音と高いスペクトル純度を実現するよう設計されており、局部発振器、相互変調歪み測定、高性能 DAC/ADC のクロッキングに適しています。

アナログおよびパルス変調機能

• FM：最大偏差 10 MHz、変調レート最大 1 MHz
• AM：線形深度最大 90％、変調レート最大 100 kHz
• PM：ピーク偏差最大 360°
• パルス変調：高いオン/オフ比（通常約 70 dB）、立ち上がり/立ち下がり <15 ns、パターンおよびパルス変調に対応

高速周波数切替
典型的な 10 μs の切替時間により、周波数ホッピングシステムの試験、レーダー/電子戦シミュレーション、高スループットの自動試験シーケンスが可能です。

制御とプログラミング
SCPI/VISA 経由で LAN または USB によりリモート制御が可能。Python、MATLAB、C#/C++、LabVIEW と互換性があります。ローカルまたはネットワーク経由の GUI 制御用に仮想フロントパネルが提供されます。

注文情報
Model — Description
LSX8081P — 8 GHz Single Channel Portable Microwave Signal Generator

技術仕様

• モデル：LSX8081P
• シリーズ：Lucid-X (LSX)
• 対応フォームファクタ：Portable（本出品）、Desktop、Benchtop、Rackmount、PXIe モジュール
• 周波数範囲：最大 40 GHz（Lucid‑X ファミリ）
• 位相雑音（例）：-148 dBc/Hz @100 MHz（10 kHz オフセット）；-133 dBc/Hz @1 GHz（10 kHz オフセット）；-114 dBc/Hz @10 GHz（10 kHz オフセット）
• 高調波：通常 <-50 dBc；非高調波：通常 <-90 dBc
• 切替時間：標準 10 μs（超高速オプションあり）
• 対応変調：AM、FM、PM、Sweep、Pulse、Pattern
• FM 機能：最大偏差 10 MHz、レート最大 1 MHz
• AM 機能：線形深度最大 90％、レート最大 100 kHz
• PM 機能：ピーク偏差最大 360°
• パルス仕様：オン/オフ比約 70 dB、立ち上がり/立ち下がり <15 ns
• インターフェース：LAN、USB、SPI
• 制御：SCPI/VISA；対応ツール：Python、MATLAB、C#/C++、LabVIEW；仮想フロントパネル付属
• 代表的な用途：レーダー STALO、LO ソース、相互変調試験、DAC/ADC クロッキング、レーダー/EW、無線通信、コヒーレントな多チャンネル源を必要とする量子実験
