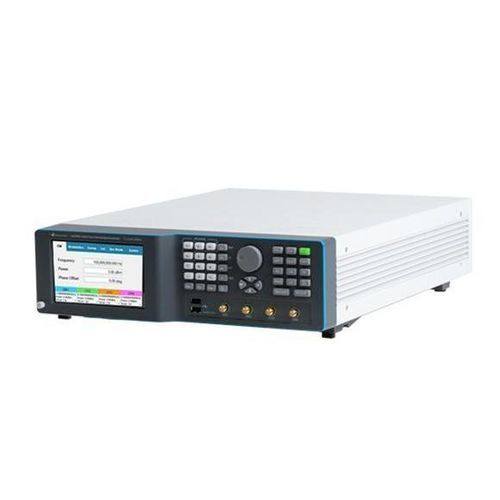

信号発電機 LSX2094B

マイクロ波RF4チャンネル

概要
LSX2094BはLucid‑Xファミリの20 GHz、4チャネル卓上型マイクロ波信号発生器です。コンパクトでモジュール式のラインアップは複数の形態で提供され、低位相雑音と高いスペクトル純度、迅速な切替および多彩な変調モードを特長としています。

主なポイント

• 形態：卓上型、4チャネルのコヒーレント構成
• ファミリの周波数対応：最大40 GHz（ファミリーレベルの対応）
• 高速切替：パルスおよび周波数切替向けの超高速オプション
• 変調：AM、FM、PM、スイープおよびパルス変調
• インターフェース：LAN、USB、SPI；リモート制御と自動化のためにSCPI/VISAをサポート

ハイライト

• 超高速切替速度：<10 μs（超高速オプションあり）
• コヒーレントなマルチチャネル周波数切替
• AM、FM、PM、Sweep & Pulse の広いダイナミックレンジ
• 位相雑音の例：-148 dBc/Hz @100 MHz（10 kHzオフセット）、-133 dBc/Hz @1 GHz（10 kHzオフセット）、-114 dBc/Hz @10 GHz（10 kHzオフセット）
• 組込みのLAN、USB、SPIインターフェースによる機器制御

詳細機能

• 信号の整合性 & スペクトル純度 — カバーする周波数範囲全体で非常に低い位相雑音；通常の高調波レベルは約-50 dBc、スプリアス/非高調波は約-90 dBc（ファミリー目標）。
• 高速周波数切替 — 10 μsまでの超高速切替機能により、高速な自動試験シーケンス、周波数ホッピングのシミュレーション、EWシナリオをサポート。
• アナログ & パルス変調 — 内蔵のAM、FM、PM、Sweep変調：FM偏差最大10 MHz（レート最大1 MHz）；AM線形深度最大90%（レート最大100 kHz）；PMピーク偏差最大360°；パルス変調は典型的なオン/オフ比約70 dB、立ち上がり/立ち下がり時間 <15 ns。
• 制御 & プログラミング — 業界標準のSCPIおよびVISAアーキテクチャ。Python、MATLAB、C#/C++、LabVIEWを使用したLANまたはUSB経由でのリモート制御と自動化をサポート。GUI制御用の仮想フロントパネルを提供。

用途

• 局部発振器およびSTALO用途
• 相互変調およびIM3のマルチトーン測定
• レーダー、電子戦（EW）脅威シミュレーションおよび周波数ホッピングシナリオ
• 高性能DAC/ADCのクロッキングおよびRF試験ベンチ

仕様

• 型番：LSX2094B — 20 GHz、4チャネル卓上型マイクロ波信号発生器
• チャネル：4コヒーレントチャネル（卓上マルチチャネル構成）
• ファミリ最大周波数：最大40 GHz（モデル固有：LSX2094Bは20 GHz）
• 位相雑音（例）：-148 dBc/Hz @100 MHz（10 kHzオフセット）、-133 dBc/Hz @1 GHz（10 kHzオフセット）、-114 dBc/Hz @10 GHz（10 kHzオフセット）
• 高調波：典型約-50 dBc；スプリアス/非高調波：約-90 dBc
• 周波数切替：高速切替 100 μs（オプション FS）；超高速切替 10 μs（オプション UFS）
• 変調：AM、FM、PM、Sweep、Pulse、Pattern (PAT)。FM偏差最大10 MHz（レート最大1 MHz）。AM深度最大90%（レート最大100 kHz）。PMピーク偏差360°。
• パルス変調：典型的なオン/オフ比約70 dB；立ち上がり/立ち下がり時間 <15 ns
• 電力/オプション：拡張電力レンジおよび低電力オプションを工場オプションとして提供
• インターフェース：LAN、USB、SPI；SCPI/VISAをサポート；Python、MATLAB、C#/C++、LabVIEW経由でのリモート制御
• ファミリで利用可能な形態：PXIe、ラックマウント、ベンチトップ、デスクトップ、ポータブル
• 関連ドキュメント：制御ソフトウェア、プログラミングマニュアル、ユーザーマニュアルが利用可能
