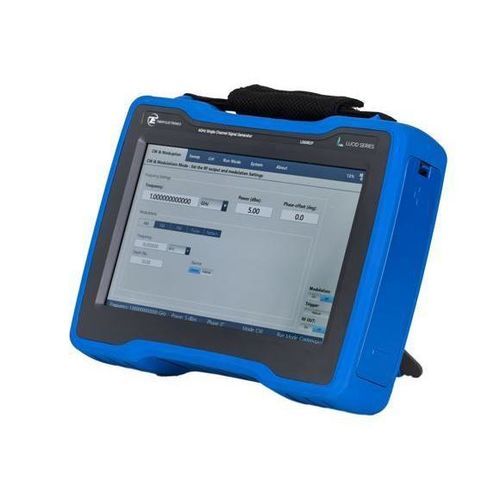

信号発電機 LSX2091P

マイクロ波RF単一階層

概要
Lucid-Xは小型フットプリントのモジュール式マイクロ波信号発生器で、複数のフォームファクタ（Desktop、PXIeモジュール、Benchtop、Rackmount、Portable）で提供されます。40 GHzまでの周波数カバレッジと低位相雑音を実現するよう設計されており、優れたスペクトル純度、高速スイッチング、柔軟な変調機能を必要とする高要求なRF/マイクロ波用途を対象としています。

主な特長

• 小型フットプリントのモジュール式マイクロ波信号発生器ファミリ（Lucid-X）
• ポータブルフォームファクタを提供（LSX2091Pは20 GHzのシングルチャネル携帯型MW信号発生器）
• プラットフォームとして最大40 GHzの周波数カバレッジ；LSX2091Pは20 GHzシングルチャネルとして仕様化
• 高速スイッチング：10 µsまでの超高速スイッチングオプション；100 µsの高速スイッチングオプション
• 位相コヒーレントな用途向けのコヒーレント周波数スイッチング
• アナログおよびパルス変調：AM、FM、PM、スイープ、パルス変調を内蔵
• インターフェース：LAN、USB、SPIを統合
• LOおよびクロッキング用途向けの低位相雑音アーキテクチャ

機能の詳細

• 信号の整合性と純度：10 kHzオフセットでの位相雑音例：-148 dBc/Hz @100 MHz、-133 dBc/Hz @1 GHz、-114 dBc/Hz @10 GHz；高調波は典型的に-50 dBc；非高調波は典型的に-90 dBc
• アナログ変調：FMは最大偏差10 MHz、レート最大1 MHz；AMは線形深度最大90％、レート最大100 kHz；PMはピーク偏差最大360°
• パルス変調：高いオン/オフ比（典型約70 dB）および非常に高速な立ち上がり/立ち下がり時間（<15 ns）
• 高速周波数切替：周波数ホッピングや高速自動試験シーケンス向けの10 µs対応（超高速オプション）；100 µsの高速切替オプションも利用可能
• 制御とプログラミング：業界標準のSCPI/VISAリモート制御；Python、MATLAB、C#/C++、LabVIEWと統合；ローカルまたはネットワーク制御用の仮想フロントパネルGUIを含む

関連ドキュメント / ダウンロード（製品ページに掲載）
データシート（製品ページ参照）
Lucid-X Portable ユーザーマニュアル
Lucid Control Panel（ソフトウェア）およびプログラミングマニュアル
（注：ページ上のドキュメントリンクはサイトのダウンロードハンドラ経由で提供されます。データシート、マニュアル、ソフトウェアは製品ページをご参照ください。）

注文情報（抜粋）
モデル：LSX2091P — 20 GHz シングルチャンネル ポータブル マイクロ波信号発生器

オプション表（オプションコード — 説明 — 適用モデル）：
MOD — 変調パッケージ（AM、FM、PM） — X/R/B/D/P
LP — 低出力オプション -70 dBm — D/P（表に従い B/R/X 向けに含む）
ELP1 — 1チャネル、拡張低出力範囲（4チャネルには不可） — B/R
ELP2 — 2チャネル、拡張低出力範囲（4チャネルには不可） — B/R
EPR1 — 1チャネル、拡張出力範囲 -130 dBm ～ +27 dBm（4チャネルには不可） — B/R
EPR2 — 2チャネル、拡張出力範囲 -130 dBm ～ +27 dBm（4チャネルには不可） — B/R
PLS — パルス変調 — X/R/B/D/P
PAT — パターン変調 — X/R/B/D/P
FS — 高速切替 100 µs — X/R/B/D
UFS — 超高速切替 10 µs — B/R
BAT — 交換式追加バッテリ 4セル 39 Wh — P
BAT2 — 交換式追加バッテリ 4セル 98 Wh — P
CHA — 外部チャージャー — P
LAN — USB Ethernetアダプタ — P
W-RACK — ラックマウントキット — B/R
WE — 保証延長 1年（標準保証 3年） — X/R/B/D/P

用途・典型的な使用例

• レーダーシステムのローカルオシレータ（STALO）および安定したLO用途
• レーダーテストとシミュレーション、電子戦（EW）シナリオおよび周波数ホッピング脅威のシミュレーション
• 通信：アナログ変調と信号処理、FM/AM/PMのシミュレーションと試験
• 量子およびマルチチャネルのコヒーレント試験用途（マルチチャネルLucidバリアントやProteusシステム使用時）
• 携帯型フォームファクタを用いた現地RF測定および検証

注記
本製品はLucid-Xファミリ（Lucidシリーズ）の一部です。デスクトップ、ベンチトップ、ラック、PXIe統合向けに複数のフォームファクタとチャネル数が提供されています。

仕様 / 技術データ

• 商用呼称（モデル）：LSX2091P
• フォームファクタ：ポータブル（Lucid portable プラットフォーム）
• チャネル数：シングルチャネル
• 周波数：モデルファミリ最大 40 GHz（LSX2091P = 20 GHz シングルチャネル ポータブル）
• 位相雑音（例）：-148 dBc/Hz @100 MHz（10 kHzオフセット）；-133 dBc/Hz @1 GHz（10 kHzオフセット）；-114 dBc/Hz @10 GHz（10 kHzオフセット）
• 高調波：典型 -50 dBc；非高調波：典型 -90 dBc
• 周波数切替：超高速オプション 10 µs；高速オプション 100 µs
• アナログ変調：AM、FM（偏差最大 10 MHz、レート最大 1 MHz）、PM（ピーク 360°）、スイープ
• パルス変調：典型的なオン/オフ比 約70 dB；立ち上がり/立ち下がり時間 <15 ns
• インターフェース：LAN、USB、SPI
• 制御プロトコル & プログラミング：SCPI/VISA；対応ホスト：Python、MATLAB、C#/C++、LabVIEW；仮想フロントパネルGUI付属
• バッテリオプション（ポータブル）：BAT（39 Wh）、BAT2（98 Wh）、外部充電器 CHA 利用可能
• 保証：標準 3 年；オプションで 1 年延長可能
• 拡張オプション：拡張出力/低出力レンジ、パターン/パルス変調パッケージ、ラックマウントキット
