信号発電機 LSX2091B

マイクロ波RF単一階層

概要

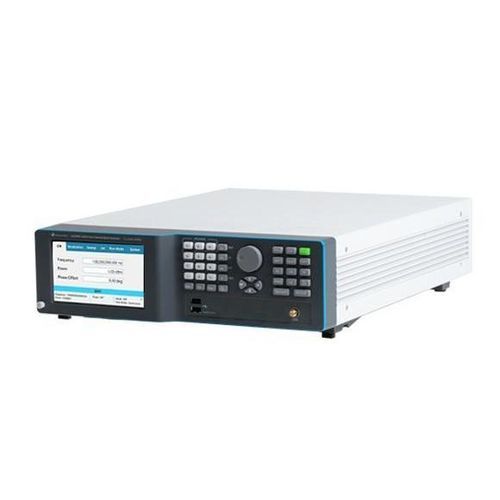

LSX2091B は、Lucid‑X ファミリに属する 20 GHz のシングルチャンネル卓上型マイクロ波信号発生器です。Lucid‑X は Desktop、PXIe モジュール、卓上、ラックマウント、ポータブルなどの複数のフォームファクタで提供されるモジュラーなプラットフォームです。低位相雑音と柔軟な変調機能により、ローカルオシレータ、IMD 測定、DAC/ADC のクロッキング、レーダーシミュレーション等の用途に対応します。

主な機能

• 周波数対応：ファミリで最大 40 GHz、LSX2091B は 20 GHz 出力
• 位相雑音例：-133 dBc/Hz @ 1 GHz（10 kHz オフセット）
• 高速周波数切替：最短 10 μs（モデル／オプション依存）
• 変調：AM、FM、PM、Sweep、Pulse；パターン変調対応
• パルス性能：オン／オフ比 ≈70 dB、立ち上がり／立ち下がり時間 <15 ns
• インターフェース：LAN、USB、SPI；SCPI / VISA リモート制御；仮想フロントパネル付属

信号の整合性と純度
Lucid‑X アーキテクチャは非常に低い位相雑音と高いスペクトル純度を提供し、高度な RF 測定に適しています。10 kHz オフセットでの位相雑音例：-148 dBc/Hz @ 100 MHz、-133 dBc/Hz @ 1 GHz、-114 dBc/Hz @ 10 GHz。高調波レベルは通常約 -50 dBc、非高調波は約 -90 dBc 程度です。

高速周波数切替
プラットフォームは FS（約 100 μs）および UFS（対応モデルで約 10 μs）の高速切替オプションをサポートします。これにより自動試験のデッドタイムを最小化し、レーダー、EW、通信で用いられる周波数ホッピング環境の現実的なシミュレーションが可能です。

アナログおよびパルス変調
内蔵の AM、FM、PM、Sweep 変調。FM：偏差 ±最大 10 MHz、レート最大 1 MHz。AM：線形深度最大 90%、レート最大 100 kHz。PM：ピーク偏差最大 360°。パルス変調は高い消光比と高速エッジをサポートし、パルス測定やレーダー波形のエミュレーションに適します。

制御とプログラミング
LAN と USB 経由のリモート制御のために標準の SCPI および VISA アーキテクチャをサポートします。一般的な統合例：Python、MATLAB、C#/C++、LabVIEW。付属の仮想フロントパネルはローカル／ネットワークの GUI 制御を提供し、自動試験環境への統合を容易にします。

発注情報

• LSX2091B | 20 GHz シングルチャンネル卓上型マイクロ波信号発生器
• MOD | 変調パッケージ（AM、FM、PM） — 対象モデル：X / R / B / D / P
• LP | 低出力オプション -70 dBm（B / R / X に含まれる） — 対象モデル：D / P
• ELP1 / ELP2 | 低出力レンジ拡張 — 対象モデル：B / R
• EPR1 / EPR2 | 出力レンジ拡張 -130 dBm ～ +27 dBm — 対象モデル：B / R
• PLS | パルス変調 — 対象モデル：X / R / B / D / P
• PAT | パターン変調 — 対象モデル：X / R / B / D / P
• FS | 高速切替 100 μs — 対象モデル：X / R / B / D
• UFS | 超高速切替 10 μs — 対象モデル：B / R
• BAT / BAT2 | 交換式バッテリ（39 Wh / 98 Wh） — 対象モデル：P
• CHA | 外部充電器 — 対象モデル：P
• LAN | USB イーサネットアダプタ — 対象モデル：P
• W-RACK | ラックマウントキット — 対象モデル：B / R
• WE | 保証延長 1 年（標準保証 3 年） — 対象モデル：X / R / B / D / P

技術仕様

• 周波数範囲：Lucid‑X ファミリ最大 40 GHz；LSX2091B 最大 20 GHz
• フォームファクタ：Desktop、PXIe モジュール、卓上、Rackmount、Portable
• 位相雑音（10 kHz オフセット）：-148 dBc/Hz @ 100 MHz；-133 dBc/Hz @ 1 GHz；-114 dBc/Hz @ 10 GHz
• 高調波：通常 -50 dBc；非高調波：通常 -90 dBc
• 周波数切替：FS ≈100 μs；UFS ≈10 μs（オプション／モデル依存）
• 変調：AM、FM（± 最大 10 MHz；レート最大 1 MHz）、PM（最大 360°）、Sweep、Pulse（on/off 比 ≈70 dB；立ち上がり/立ち下がり <15 ns）
• インターフェースと制御：LAN、USB、SPI；SCPI / VISA；仮想フロントパネル
• 電力／レンジオプション：LP、ELP1/ELP2、EPR1/EPR2
• バッテリ／携帯性オプション（ポータブルモデル）：BAT、BAT2、CHA
• 代表的な用途：ローカルオシレータ、インターモジュレーション試験、DAC/ADC のクロッキング、レーダー STALO、EW、量子実験、ビームフォーミングおよび多チャネルコヒーレントシステム
