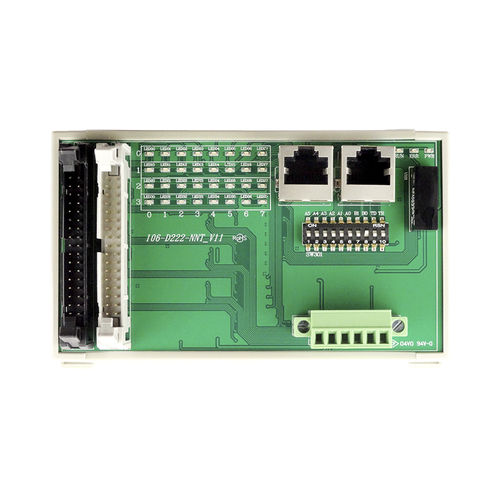

106-D2xxシリーズは、32チャンネルのデジタルI/Oモーションネット®スレーブモジュールです。CAT5ケーブルを使用して、106-D2xxシリーズをシリアル接続することができます。それはまた、簡単なインストールのためのRJ45電話ジャックと楽な診断のためのLEDを装備しています。
特徴
32-Ch. Motionnet® Digital I/O スレーブモジュール
最大20Mbpsの転送速度20Mbpsの転送速度
RJ45電話ジャックとLED診断で簡単設置
DINレール取付(L-77×W-124×H-51mm) ● DINレール取付(L-77×W-124×H-51mm) ● DINレール取付(L-77×W-124×H-51mm) ● DINレール取付(L-77×W-124×H-51mm) ● DINレール取付(L-77×W-124×H-51mm) ● DINレール取付(L-77×W-124×H-51mm) ● DINレール取付(L-77×W-124×H-51mm
106-D2xxシリーズ .代替34ピンボックスヘッダー
モーションネット
シリアルインターフェース。変圧器の分離との半二重 RS-485
ケーブルタイプ。CAT5 UTP/STPイーサネットケーブル
サージ保護10 KV
伝送速度:2.5Mbps、5Mbps、10Mbps、20Mbps
I/O絶縁電圧:3750 Vrms
入力インピーダンス 5.6KQ/0.5W
入力電流:±5mA(Max.
出力タイプNPNオープンコレクタダーリントントランジスタ
スイッチ容量。各出力Ch.はDC24Vで100mAです
応答時間オンからオフへ、約50ps; オンからオフへ、約10ps
過電流保護機能各ポート3A(最大) (8ch.)
一般
電源入力: 24VDC±10
消費電力 1.典型的な 5W
働く温度。0 から 60°C
---
