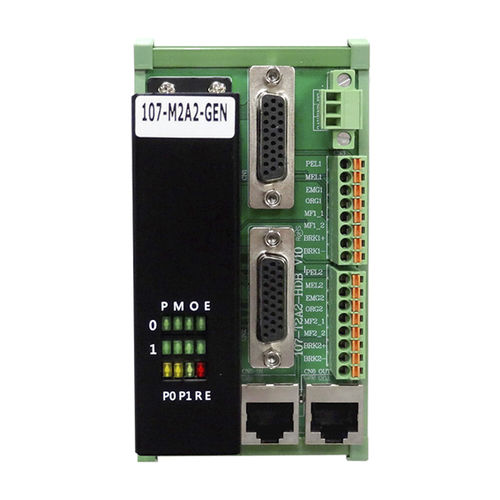

2軸動作制御装置 107-M2A2-GEN

イーサネットRS-485エンコーダー

●2軸モーションコントローラ ●最大20Mbps転送レート ●超コンパクト、2軸統合コントローラ ●最大6.5MHzパルス出力レート ●インクリメンタルエンコーダ用32ビットカウンタ ●プログラム可能な加速度・減速時間 ●T曲線・S曲線速度プロファイル対応 ●RJ45電話ジャックとLED診断で簡単に取り付け ● DINレール取り付け（L-122 x W-65 x H-104 mm） モーションネット® 通信コントローラモーションネット® スレーブモーションコントローラ ASIC シリアルインタフェーストランス絶縁付き半二重 RS-485 ケーブルタイプCAT5 UTP/STP イーサネットケーブル サージ付き保護10KV 伝送速度2.5Mbps、5Mbps、10Mbpsおよび20Mbps プログラマブルパルス出力モード出力/DIR、CW/CCW、A/Bフェーズ プログラマブルパルスコマンド速度最大6.5Mpps ホームリターンモード13タイプ 速度プロファイルTカーブおよびSカーブ カウンタエンコーダフィードバック信号用28ビット 位置比較出力CMP インクリメンタルエンコーダ入力±EA x2、±EB x2 エンコーダインデックス信号入力±EZ x2 マシンインタフェースPEL x2、メルクス2、ORG x2、SLD x2、およびEMG x2 サーボドライブインタフェースALM x2、RDY x2、SVON x2、INP x2、ERC x2 LEDインジケータPWR x2、ランx2、エラーx2、ペル x2、メル x2、オルグx2、SLD x2、EMGx2 全般 電源入力24VDC±10％の 電力消費量5W（標準 動作温度0～60℃）
