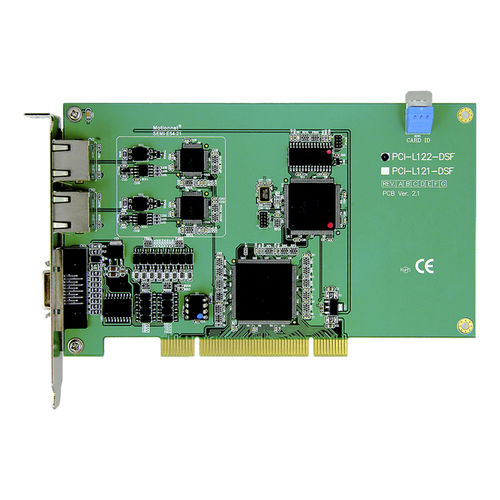

PCI動作制御カード PCI-L122-DSF

イーサネットデジタルRS-485

PCI-L122-DSFマスターコントロールカードは、モーションコントロールやI/Oの制御などのアプリケーションを迅速かつ容易に開発する必要があるユーザー向けに設計されています。PCI-L122-DSFは、Motionnetと呼ばれる高速リアルタイムネットワーク拡張機能を搭載した標準的なPCIマスターコントロールカードです。Motionnetは、汎用性の高いオートメーションアプリケーション向けに設計された新シリーズの通信システムです。PCI-L122-DSFは、標準PCIフォームファクタに準拠して設計されています。最大64x2=128のスレーブモジュールを接続することができます。スレーブモジュールには、モーションコントロール、デジタルI/O、各種機能の3つのカテゴリーがあります。 特徴 最大20Mbpsの転送速度20Mbpsの転送速度 2リングのモーションネット®マスター 最大128個のモーションネット®スレーブモジュールをサポート128個のMotionnet®スレーブモジュールをサポート RJ45電話ジャックとLED診断との●簡単なインストール 汎用絶縁型I/Oです。8 DI、8 DO ユニークなIDを持つハードウェアIC モーションネット リングの数: 2 シリアルインターフェース。変圧器の分離との半二重 RS-485 ケーブルの種類。CAT5 UTP/STPイーサネットケーブル サージ保護。10KV 伝送速度：2.5Mbps、5Mbps、10Mbps、20Mbps データフロー制御自動 通信距離最大100M（20Mbps/32スレーブモジュール 通信スレーブモジュール数：2リング、最大128スレーブ（1リング64スレーブ128スレーブ(1リング64スレーブ) 絶縁型デジタル入力です。IN×8、NPN/PNPタイプ 絶縁型デジタル出力です。OUT×8、NPNタイプ ユニークID：ハードウェアIC 一般的な バスタイプPCI仕様 2.2; 32ビットをサポート 消費電力典型的な500mAで5VDC 働く温度。0 から 60°C
