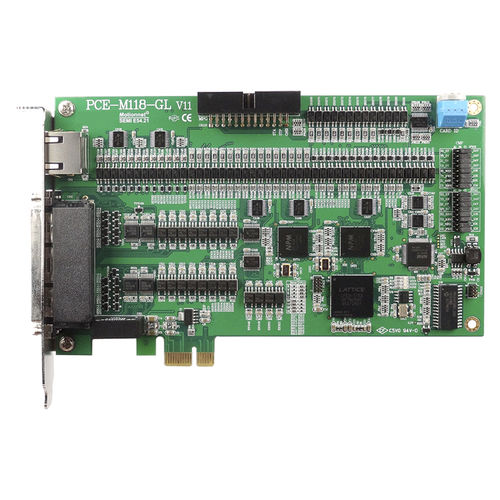

PCI動作制御カード PCE-M118-GL

8 軸2軸デジタル

PCE-M118-GL は、8 軸モーションコントローラと高速リアルタイムネットワーク拡張機能 Motionnet の 2 つの主要部から構成される先進的なモーションコントローラです。8軸モーションコントロールは、2～4軸の直線補間、2軸の円弧補間、速度連続性のある連続補間を提供します。異なる機械設計に対応した13の原点復帰モードを提供します。また、位置比較機能とトリガ出力機能を備えており、オンザフライ画像取得などの他のアプリケーションにも適用できます。位置ラッチと割り込み機能により、ユーザーは工作機械の長さ測定などの他のアプリケーションで幅広く活用できます。PCE-M118-GL は、ALM、INP、ERC などのサーボドライブ/モータ専用デジタル I/O インターフェイスと、ORG、PEL、EMG などのマシン専用デジタル I/O インターフェイスを提供します。これらの専用 I/O 信号は、ハードウェアを介して機能を保証するため、ソフトウェアの負荷を軽減します。 特徴 PCI Express x1対応 8 軸モーションコントロールを搭載しています。 6.パルス出力レート 5MHz 1 Ring of Motionnet®Master 最大64個のモーションネット®スレーブモジュールをサポートしています。64個のMotionnet®スレーブモジュールがサポートしています。 直線、円、らせん、連続補間 高速位置ラッチ機能 多軸同時起動・停止 プログラム可能な加減速時間 プログラマブルパルス出力、割込み 位置比較とトリガ出力 出力FIFO×4を比較します。 プログラム可能なボーレートは最大20Mbpsの転送速度です。 手動パルス発生器 ユニークなIDを持つハードウェアIC モーションコントロール パルス出力モードOUT/DIR、CW/CCW、A/B パルス出力レート最高。 6.5Mpps 位置範囲32ビット ホームリターンモード。13種類 速度プロファイル。TカーブとSカーブ
