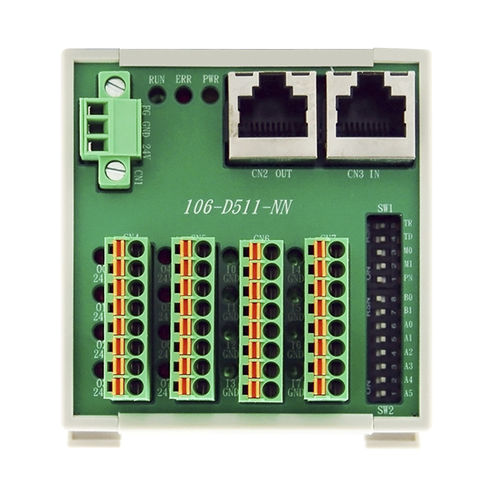

106-D5xxシリーズは、16チャンネルのデジタルI/Oモーションネット®スレーブモジュールです。CAT5ケーブルを使用し、106-D5xxシリーズはシリアル接続が可能です。また、RJ45電話ジャックを装備しており、簡単に設置でき、LEDで簡単に診断できます。
特徴
16チャンネルのMotionnet®デジタルI/Oスレーブモジュール
最大20Mbpsの転送速度20Mbpsの転送速度
RJ45電話ジャックとLED診断で簡単設置
スプリングプラグコネクタ付きプラグ式端子台
DINレール取付(L-75×W-69×H-41mm) ● DINレール取付(L-75×W-69×H-41mm) ● DINレール取付(L-75×W-69×H-41mm) ● DINレール取付(L-75×W-69×H-41mm) ● DINレール取付(L-75×W-69×H-41mm) ● DINレール取付(L-75×W-69×H-41mm) ● DINレール取付(L-75×W-69×H-41mm) ● DINレール取付(L-75×W-69×H-41mm) ● DINレール取付(L-75×W-69×H-41mm
モーションネット
シリアルインターフェース。変圧器の分離との半二重 RS-485
ケーブルの種類。CAT5 UTP/STPイーサネットケーブル
サージ保護。10KV
伝送速度:2.5Mbps、5Mbps、10Mbps、20Mbps
I/O絶縁電圧:3750Vrms
入力インピーダンス。 5.6KΩ/0.5W
入力電流±。5mA (最高。
出力タイプNPNオープンコレクタダーリントントランジスタ
スイッチ容量。各出力Ch.はDC24Vで350mAです
応答時間オンからオフまで、約50μs
オフからオンへ、約10μs
過電流保護機能各ポート3A(最大) (8ch.)
一般的な
電源入力: 24VDC±10
消費電力 1.典型的な 5W
働く温度。0 から 60°C
---
