電源インダクタ ERUC23 series

磁気巻高性能

製品概要

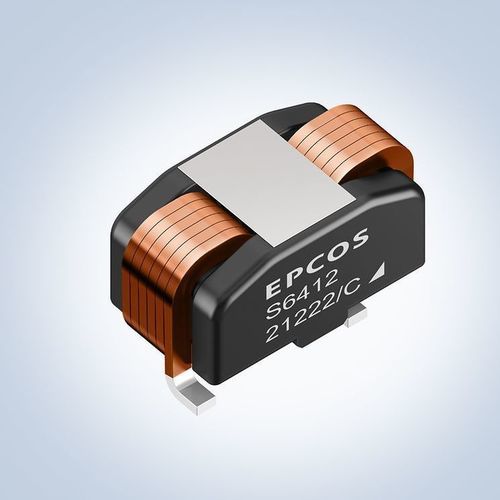

TDK Corporation は、フラットワイヤー構造のインダクタファミリを拡充し、EPCOS ERUC23 カップルドインダクタシリーズ（受注コードファミリ B82559S*）を提供します。これらの表面実装（SMD）カップルドインダクタは、単一の磁気コアを共有する2つの巻線を有し、6種類が用意されています。本シリーズは AEC‑Q200 認定、RoHS 準拠であり、自動搭載（ピックアンドプレース）による表面実装に適しています。フットプリント：26.8 x 13.8 mm。高さはタイプにより 13.7 mm ～ 14.0 mm。使用温度範囲：-40 °C ～ +150 °C。単巻線の直流抵抗はタイプにより 0.82 mΩ ～ 1.85 mΩ。

用途

• デュアルフェーズのバック／ブーストコンバータおよびバック／ブーストコンバータ
• 48 V → 12 V のハイブリッドコンバータ（フライングキャパシタコンバータ）

主な特長と利点

• タイプ別に高い飽和電流
• 巻線あたりの低い直流抵抗
• 自動搭載（表面実装）に対応
• 小型パッケージでリプル低減と効率改善
• 別々のチョーク2個に比べた省スペース化

主要データ（表）
Type | Coupled Inductance (nom.) [μH] | DC resistance of one winding [mΩ] | Saturation current (typ., 25 °C) [A] | Saturation current (typ., 100 °C) [A]
ERUC23-4R1K | 4.1 | 1.85 | 50 | 39.5
ERUC23-3R2K | 3.2 | 1.85 | 63.5 | 49
ERUC23-2R8K | 2.8 | 1.25 | 61 | 47
ERUC23-2R2K | 2.2 | 1.25 | 77 | 58
ERUC23-1R8K | 1.8 | 0.82 | 81 | 62
ERUC23-1R4K | 1.4 | 0.82 | 97 | 73

技術仕様

• シリーズ / 型番：ERUC23（EPCOS、受注コードファミリ B82559S*）
• タイプ数：6
• 結合インダクタンス範囲：1.4 μH ～ 4.1 μH
• 飽和電流（typ., 25 °C）：50 A ～ 97 A（タイプにより異なる）
• 飽和電流（typ., 100 °C）：39.5 A ～ 73 A（タイプにより異なる）
• 直流抵抗（単巻線）：0.82 mΩ ～ 1.85 mΩ（タイプにより異なる）
• フットプリント：26.8 x 13.8 mm
• 高さ：タイプにより 13.7 mm ～ 14.0 mm
• 適合 / 準拠：AEC‑Q200 認定、RoHS 準拠
• 実装：表面実装、ピックアンドプレース自動実装対応
• 使用温度範囲：-40 °C ～ +150 °C
