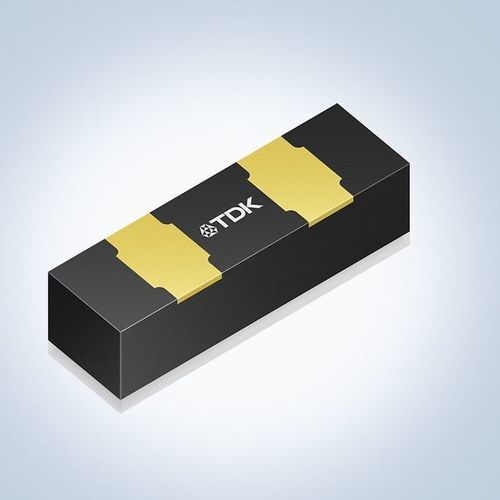

NTCサーミスタ T850

SMD

概要
TDKのT850 SMT NTCセンサー（B57850T0103*）は、過酷な産業環境での表面温度測定向けに設計されています。高い耐湿性と、測定対象への優れた熱結合により高速な応答を両立します。動作温度は-40 °C～+150 °Cで、防水性は最大500時間です。酸化アルミニウム製セラミック表面により、60秒間で2500 V ACの耐電圧を有します。鉛・ハロゲン不使用の堅牢な構造で、電極はリン青銅製、接続はピストンはんだ付け、レーザーはんだ付け、マイクロ抵抗溶接、TIG溶接が可能です。

主な用途

• 暖房・建築設備
• パワーモジュールのヒートシンク
• 産業プロセスの温度監視

主な特長と利点

• 耐電圧：2500 V AC（60秒）
• 高い耐湿性 — 最大500時間の防水性能
• 広い動作温度範囲：-40 °C～+150 °C
• 鉛・ハロゲン不使用の構造
• 電気的絶縁と堅牢な動作を可能にする酸化アルミニウム製セラミック表面

仕様 / 技術仕様

• モデルファミリー / 名称：T850 SMT NTCセンサー
• 発注コード例：B57850T0103F000（25 °Cで10,000 Ω、許容差1％）、B57850T0103G000（許容差2％）
• 動作温度範囲：-40 °C～+150 °C
• 防水性 / 耐湿性：最大500時間の防水性能
• 耐電圧：2500 V AC（60秒）
• 外装 / 表面材料：酸化アルミニウム製セラミック表面
• 寸法（L x W x H）：10 x 3 x 3 mm
• 電極：リン青銅
• 接続 / 取り付け方法：ピストンはんだ付け、レーザーはんだ付け、マイクロ抵抗溶接、TIG溶接
• 鉛・ハロゲン不使用の構造
