超音波センサー

製品概要

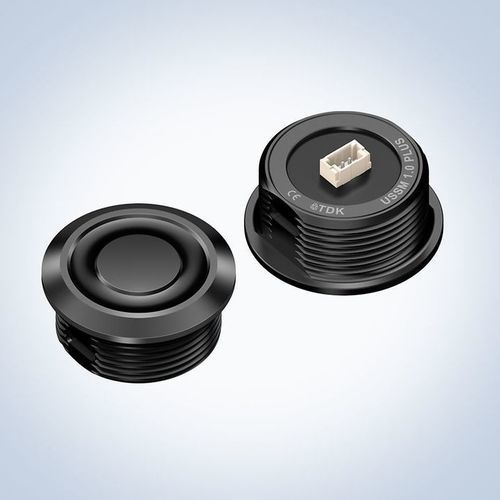

TDK Corporation の超音波センサモジュール USSM1.0 PLUS-FS（注文番号 B59110W2111W032）。検出素子は筐体から機械的に切り離されており、外部振動への感度を低減しています。モジュールはIP65/67準拠で、定格電圧は12 Vです。前面パネルへの取付は、M19ねじとロックナットによる取り付け、またはスナップフックによる固定が可能です。

機能
専用ドライバと統合型圧電トランスデューサで駆動されます。内蔵の信号処理ASICが飛行時間（time-of-flight）を計算し、最大50サンプル/sのサンプリングが可能です。測定範囲は18 cm〜200 cmで、複数モジュール使用のピッチ・アンド・キャッチ運用では4 cmまでの測定が可能です。視野角（FoV）は±35°で、測定シナリオに応じて調整・設定できます。直射日光を含む様々な照度条件下で安定して動作し、対象物の色や透過性に左右されにくい測定が可能です。

用途

• 移動体（例：自律移動ロボット、AGV）における障害物検知および衝突回避
• 固定式システムでの距離測定・液面測定

技術仕様

• 型番：USSM1.0 PLUS-FS
• 注文番号：B59110W2111W032
• 保護等級：IP65 / IP67
• 定格電圧：12 V
• 取付：前面パネル M19 ねじ（ロックナット）またはスナップフック
• センサ：機械的に切り離された検出素子
• トランスデューサ：統合型圧電ディスク
• 信号処理：統合ASIC
• サンプリングレート：最大50サンプル/s
• 測定範囲：18 cm〜200 cm（ピッチ・アンド・キャッチ時は最短4 cm）
• 視野角（FoV）：±35°（顧客設定可能）
• 直射日光を含む様々な照度条件での信頼性の高い動作、対象物の色や透過性にほぼ依存しない測定
• 主な用途：距離測定、障害物検知、移動体および固定式システムでの衝突回避
