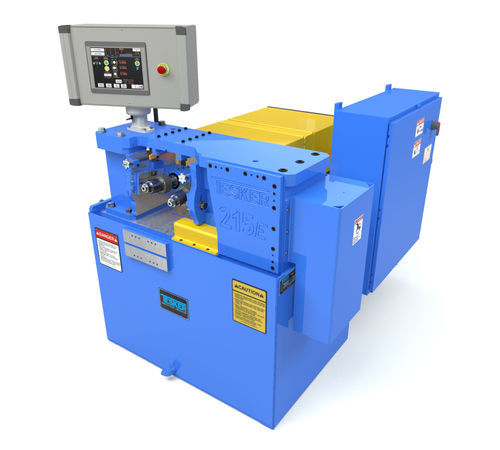

ねじ転造盤 215E

高精度

概要
Tesker Model 215E 2ダイは、インフィードおよびスルーフィード方式でのピン、ねじ棒、ファスナー部品の高精度・高再現性のねじ転造に対応する二ダイ転造機です。調整可能な転造圧と可変の主軸回転数により、さまざまな生産要件に対応します。

Tesker Model 215E 2ダイ 機械仕様：

• タイプ：インフィードおよびスルーフィード
• 容量：2インチ
• 転造圧：最大35,000 lbs.まで調整可能

モーター

• 主軸駆動：20 HP
• クーラント：1/4 HP、容量50 Gal

ダイ（工具）

• 最大直径：6インチ
• 最大有効幅：4-1/2インチ
• 主軸サイズ：2インチ（他サイズ対応可）
• 主軸回転数：可変（典型範囲 40–180 RPM、他の回転数も可）

床設置寸法

• 幅：56 in
• 長さ：84 in
• 高さ：51 in
• 重量：4,500 lbs.

電気および注意事項

• 全機種はNFPA 79規格に準拠して配線されており、480V、3相、60 Hzでの使用を想定しています。その他の電圧は追加費用で対応可能です。
• 仕様は予告なく変更されることがあります。
• 加工内容により治具や追加ガードが必要となる場合があります。Tesker Manufacturing Corporationは、第三者が設計、製造、または設置した治具やガードに対する責任を負いません。

標準装備

• 主軸回転数タコメーター – 主軸のRPMを表示します。

選択可能オプション

• サーボドライブ – 主軸駆動軸を高精度に独立制御。構成部品と保守を削減。HMIからのモーター制御によるラジアルダイの整列。
• ねじ長さ制御用リミットスイッチ – 部分的なロッドのねじ転造時に使用。ロッドがスイッチに当たるとヘッドが開く。ダイの背面から機械後部のギアボックスまで位置調整可能。
• ラジアルダイ整列カップリング – インフィードやヘリカル低送りダイの回転整列を可能にし、ダイ面を均一に保ちます。
• フロントLサポート（フロントバー給餌治具含む） – 機械前面に取り付ける可変ワーク保持治具。
• スプリング式リアストップアセンブリ（ベース付） – インフィード転造用の部品位置決め用スプリング式ストップ。
• スプリング式ストップ付パートホールドダウン – 手動操作でワークをサポートブレード上に保持し、安全距離を確保。
• 密閉型トウイン指示器 – 左側メインヘッドダイの調整参照用。
• アウトボードローラサポート（1セット / 2個） – 主軸支持ブロック後方に配置し、大型ボルト等のクリアランスを確保。
• センタースタンド（1セット / 2個） – センターチューブを支持。
• センターサポートチューブ（サイズごとに1本必要） – 部品を機械後方へ案内します。サイズごとに1本必要。
• 上部サポートホルダー – ダイとワークサポートブレード間で素材を保持し、高速のスタッドやねじ棒に対応。
• 給餌および受け取り治具 – 特定の生産要件に合わせたカスタム設計の給餌・受け取り治具。

技術仕様

• タイプ：インフィードおよびスルーフィード
• 容量：2インチ
• 転造圧：最大35,000 lbs.まで調整可能
• 主軸駆動：20 HP
• クーラント：1/4 HP、容量50 Gal
• ダイ最大直径：6インチ
• ダイ最大有効幅：4-1/2インチ
• 主軸サイズ：2インチ（他サイズ対応可）
• 主軸回転数：可変（典型 40–180 RPM）
• 床幅：56 in
• 床長：84 in
• 床高：51 in
• 重量：4,500 lbs.
