ねじ転造盤 740E

高精度

概要

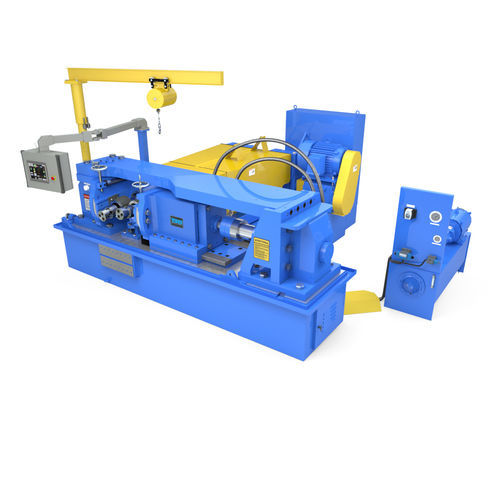

Tesker Model 740E は、Ultra Ridged Loadcell 構造の2ダイねじ圧造機で、インフィード（infeed）およびスルーフィード（thrufeed）運転に対応します。コスト削減のために経済的なサイズのダイスを使用でき、重負荷の圧造作業に対応します。

標準装備

• サーボドライブ：スピンドル駆動軸の高精度独立制御。部品と保守を削減。HMIからのモーター制御による放射状ダイス整列。
• フロント「L」支持および前方バー供給治具：機械前面に取り付ける調整可能なワークホルダ。
• スプリング式リアストップアセンブリ（ベース付）：インフィード圧造時に部品を所定位置に位置決めし、スプリングで微小な動きを許容。
• Versa III 自動給油システム：給送スライドの自動潤滑。
• 油圧スロウリリースバルブ：重い圧造時に圧力を徐々に開放してねじ形状の変形を防止。
• スピンドル回転数タコメータ：スピンドルの回転数を表示。

オプション

• 放射状ダイス整列カップリング：必要時にスピンドル間で個別に回転調整を行い、インフィードやヘリカルの低送りダイスを整合させることが可能。
• 密閉式トーイン指示器：ワークのテーパに対して左主軸ダイスを調整するための基準を提供。
• センタースタンド（1セット/2個）：センターチューブを支持。
• センターサポートチューブ（サイズごとに1本）：機械後部からの部品排出に使用。サイズごとに1本必要。
• エアバランサージブクレーン：大径ダイスの交換時に補助。
• 供給・受け取り治具：特定のワークに合わせたカスタム治具。

仕様

• タイプ：Infeed & Thrufeed
• 能力：8"（203 mm）
• 圧造圧力：最大 340,000 lb まで調整可能
• スピンドル駆動モーター：75 HP
• 油圧モーター：20 HP、タンク容量 80 gal
• クーラントモーター：3/4 HP、タンク容量 200 gal
• ダイス最大径：12"（305 mm）
• ダイス最大面幅：12"（305 mm）
• スピンドルサイズ：4-3/4"（他サイズあり）
• スピンドル回転数：可変（RPM 5–70、他の回転数あり）
• 設置寸法（幅×長さ×高さ、クレーン含む）：158" × 155" × 106"
• 重量：46,000 lb
• 電気：NFPA 79 規格に準拠して 240V または 480V、3相、60Hz 用に配線。他電圧は別途対応。
• 備考：仕様は予告なく変更される場合があります。作業内容により治具や追加の保護が必要となる場合があります。
